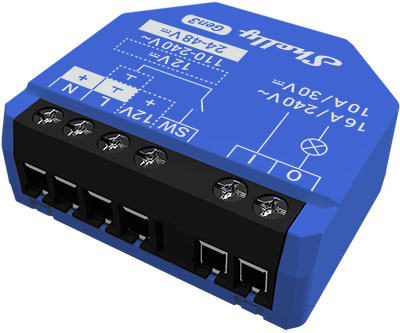

Shelly 1 Gen3
设备识别
- 设备名称： Shelly 1 Gen3
- 设备型号： S3SW-001X16EU
- 设备SSID： Shelly1G3-XXXXXXXXXXXX
- BLE 模型 ID： 0x1018
简要描述
Shelly 1 Gen3 是一款紧凑型智能开关，具备无源触点功能，可通过智能手机、平板电脑、PC 或家庭自动化系统远程控制电器。该设备可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。相比前代产品，它配备了升级的处理器和更大的内存，性能更优。
该设备支持在互联网连接状态下实现远程访问、控制和监控，前提是设备始终连接至 Wi-Fi 路由器并保持联网。
适用于标准电气墙盒内改造安装，可置于电源插座后方、灯开关后方或空间受限的位置。
Shelly 1 Gen3 内置网页界面，用于设备监控、配置与管理。
主要特性
- Wi-Fi 连接： 连接到家庭 Wi-Fi 网络，实现远程监控与控制。
- 智能家居集成： 兼容 Google Assistant、Amazon Alexa 和 Samsung SmartThings，支持语音控制与自动化。
- 本地与云端控制： 可在本地网络中独立运行，也可集成到基于云的平台。
- 蓝牙连接： 支持蓝牙及 BLE 网关功能，便于初始设置阶段使用。
- 用户友好界面： 配备物理复位按钮，支持手动操作。
- 升级的处理器与内存： 更强硬件带来更佳性能与响应速度。
- 嵌入式网页界面： 通过浏览器即可访问，实现全面设备控制与参数调整。
- 无线协议支持： 支持 Wi-Fi（802.11 b/g/n）和蓝牙 4.2，具备明确的室内外覆盖范围。
- 干接点切换： 专为安全切换低电压设备设计。
- BLE 网关功能： 作为 Shelly BLU 设备与更广泛 Shelly 生态系统之间的桥梁，接收蓝牙信号并转发至云端或本地设备。
- 物联网设备 Wi-Fi 范围扩展器： 通过接收、放大并重新传输信号，扩展 Wi-Fi 覆盖范围至更大区域。
- 脚本支持： Shelly 脚本语言功能
- 广泛的集成选项： 支持第三方系统通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP 实现对接。
- 定时调度： 支持基于日期、时间、工作日、小时、分钟和秒的复杂自动化计划。
- 虚拟组件： 虚拟动态组件文档
应用场景
- 远程电器控制： 使用手机、平板电脑、PC 或家庭自动化系统开启/关闭电器。
- 互联网连接便利性： 只要设备连接至 Wi-Fi 网络，即可从任何有互联网接入的位置远程控制。
- 家庭自动化： 自动化电器的通断周期，提升舒适度与能源效率。
主要应用领域
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的属性
是
Samsung SmartThings 支持的功能
是
简化内部原理图
设备电气接口
输入
- 1 个螺丝端子上的开关/按钮输入
- 1 个螺丝端子上的无源触点继电器输入
- 2 个螺丝端子上的电源输入：N 和 L
输出
- 1 个螺丝端子上的无源触点继电器输出
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 阻尼器的感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入
- 1 个（控制）按钮
- 长按 5 秒：启用设备热点并连接蓝牙。
- 长按 10 秒：执行恢复出厂设置。
输出
- 单色 LED 指示灯
- 启用 AP，Wi-Fi 关闭：1 秒开 / 1 秒关
- Wi-Fi 已启用但未连接：1 秒开 / 3 秒关
- 已连接至 Wi-Fi 网络：持续亮起
- 已启用云功能但未连接：1 秒开 / 5 秒关
- 已连接至 Shelly Cloud：持续亮起
- OTA（空中升级）：0.5 秒开 / 0.5 秒关
- 按钮长按 5 秒：0.5 秒开 / 0.5 秒关
- 按钮长按 10 秒：0.25 秒开 / 0.25 秒关
注意： LED 状态按列出顺序优先级排序，后续状态将覆盖先前状态。
规格参数
| 类别 | 参数 | 数值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | 26 克 / 0.92 盎司 | |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 英磅·英寸 | |
| 导线截面积 | 0.2 – 2.5 mm² / 24 – 14 AWG（实心、绞合、线鼻端子） | |
| 导线剥线长度 | 6 – 7 mm / 0.24 – 0.28 英寸 | |
| 安装方式 | 墙面安装盒 | |
| 外壳材质 | 塑料 | |
| 外壳颜色 | 蓝色 | |
| 端子颜色 | 黑色 | |
| 环境条件 | 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % – 70 % RH | |
| 最大海拔高度 | 2000 米 / 6562 英尺 | |
| 电气参数 | 供电电压 | 110–240 V~ 24–48 V⎓ 12 V⎓ |
| 功耗 | < 1.2 W | |
| 外部保护 | 符合 EN60898-1 标准的电缆保护开关（B 或 C 型跳闸特性，额定电流最大 16 A，最小分断能力 6 kA，能量限制等级 3） | |
| 输出电路额定值 | 最大切换电压 | 240 V~ 30 V⎓ |
| 最大切换电流 | 16 A / 240 V~ 10 A / 30 V⎓ | |
| 传感器与计量 | 内置温度传感器 | 是 |
| 无线通信 | Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2483 MHz | |
| 最大射频功率 | < 20 dBm | |
| 传输距离 | 室内最高 30 米 / 100 英尺 室外最高 50 米 / 160 英尺 （受本地环境影响） | |
| 蓝牙 | 协议 | Bluetooth 4.2 with BLE |
| 射频频段 | 2400 – 2483.5 MHz | |
| 最大射频功率 | < 4 dBm | |
| 传输距离 | 室内最高 10 米 / 33 英尺 室外最高 30 米 / 100 英尺 （受本地环境影响） | |
| 微控制器 | CPU | ESP-Shelly-C38F |
| 闪存容量 | 8 MB | |
| 固件功能 | 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个最多支持 5 个 URL | |
| 脚本支持 | 是 | |
| MQTT 支持 | 是 |
基础接线图
110–240 V~ 电源供电
24–48 V⎓ 电源供电
12 V⎓ 稳压电源供电
图例说明
端子标识
- I：负载电路输入端子
- O：负载电路输出端子
- L：火线（110–240 V~）
- N：零线
- SW：开关（控制 O）输入端子
- +：12/24–48 V⎓ 正极线
- +12V：12 V⎓ 正极端子
- GND：12/24–48 V⎓ 接地线
- L：火线端子（110–240 V~）
- N：零线端子
- +：24–48 V⎓ 正极端子
- Ʇ：12/24–48 V⎓ 接地端子
导线说明
- 实线：电源/信号路径
- 虚线：可选或辅助连接
