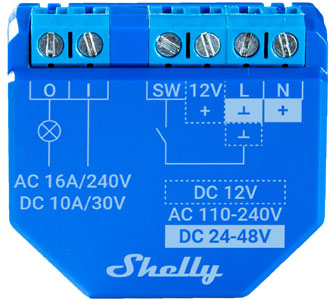

Shelly Plus 1
设备识别
- 设备名称： Shelly Plus 1
- 设备型号： SNSW-001X16EU
- 设备SSID： ShellyPlus1-XXXXXX
简要说明
Shelly Plus 1 是一款紧凑型智能开关，具备无源触点功能，可通过智能手机、平板电脑、PC 或家庭自动化系统远程控制电器设备。它可在本地 Wi-Fi 网络中独立运行，也可集成至基于云的家庭自动化服务。
只要设备连接到 Wi-Fi 路由器并接入互联网，用户即可从任何有网络连接的位置远程访问、控制和监控该设备。
专为空间受限环境设计，可安装于标准电气墙盒内，或安装在电源插座、灯开关及其他狭小空间后方。
设备配备嵌入式网页界面，用于监控、控制和配置。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府 / 市政机构
- 大学 / 学院
集成支持
- Google Assistant
- Samsung SmartThings
- Amazon Alexa
简化内部原理图
设备电气接口
输入端口
- 1 个螺丝端子上的开关/按钮输入：SW
- 1 个螺丝端子上的无源触点继电器输入：I
- 3 个螺丝端子上的电源输入：N（+）、L（Ʇ）和 12V
输出端口
- 1 个螺丝端子上的无源触点继电器输出：O
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 当设备通电时，扩展接口上存在高压，请谨慎操作。
连接方式
- Wi-Fi（802.11 b/g/n）
- Bluetooth 4.2
安全特性
- 过热保护
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载搭配 RC 阻尼电路（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入端口
一个控制按钮
- 长按 5 秒：启用设备热点（AP）及蓝牙连接
- 长按 10 秒：执行恢复出厂设置
输出端口
LED（红色指示灯）
启用 AP 模式，Wi-Fi 关闭：
1 秒开启 / 1 秒关闭
Wi-Fi 已启用，未连接网络：
1 秒开启 / 3 秒关闭
已连接 Wi-Fi 网络：
持续亮起
已启用云服务，但未连接：
1 秒开启 / 5 秒关闭
已连接 Shelly 云服务：
持续亮起OTA（空中升级）过程中：
半秒开启 / 半秒关闭
按钮按下并保持 5 秒：
半秒开启 / 半秒关闭
按钮按下并保持 10 秒：
四分之一秒开启 / 四分之一秒关闭
注意： LED 状态按出现顺序优先级排列，后续状态将覆盖前一状态。
规格参数
| 类别 | 类型 | 数值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | 37 × 42 × 16 ±0.5 mm / 1.46 × 1.65 × 0.63 ±0.02 英寸 |
| 重量 | 26 克 / 0.92 盎司 | |
| 安装方式 | 墙面安装盒 | |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin | |
| 导线截面积 | 0.5 至 1.5 mm² / 20 至 16 AWG | |
| 导线剥线长度 | 5 至 6 mm / 0.20 至 0.24 英寸 | |
| 外壳材质 | 塑料 | |
| 颜色 | 蓝色 | |
| 环境条件 | 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH | |
| 最大海拔高度 | 2000 米 / 6562 英尺 | |
| 电气参数 | 供电电压 | 110–240 VAC / 24–48 VDC / 12 VDC ±10% |
| 功耗 | < 1.2 W | |
| 输出电路额定值 | 最大交流开关电压 | 240 V |
| 最大直流开关电压 | 30 V | |
| 最大交流开关电流 | 16 A | |
| 最大直流开关电流 | 10 A | |
| 传感器与计量 | 内置温度传感器 | 是 |
| 无线通信 | 射频频段 | 2400 – 2495 MHz |
| 最大射频功率 | <20 dBm | |
| Wi-Fi 协议 | 802.11 b/g/n | |
| Wi-Fi 有效范围 | 室内最高 30 米 / 室外最高 50 米（取决于当地环境） | |
| Bluetooth 协议 | 4.2 | |
| Bluetooth 有效范围 | 室内最高 10 米 / 室外最高 30 米（取决于当地环境） | |
| 微控制器 (MCU) | CPU | ESP32-U4WDH |
| Flash 存储容量 | 4 MB | |
| 固件功能 | 定时任务 | 20 个 |
| Webhooks（URL 动作） | 20 个，每个支持最多 5 个 URL | |
| 脚本支持 | 是 | |
| MQTT 支持 | 是 | |
| CoAP 支持 | 否 |
基础接线图
110–240 VAC 电源
阻性负载
110–240 VAC 电源
带 RC 阻尼的感性负载
24–48 VDC 电源
阻性负载
24–48 VDC 电源
带 RC 阻尼的感性负载
12 VDC 稳压电源
阻性负载
12 VDC 稳压电源
带 RC 阻尼的感性负载
图例说明
端子标识
- I：负载电路输入端子
- O：负载电路输出端子
- L：火线（110–240 VAC）端子
- N：零线端子
- +：24–48 VDC 正极端子
- +12V：12 VDC 正极端子
- GND：12 / 24–48 VDC 接地端子
- Ʇ：12 / 24–48 VDC 接地端子
导线标识
- L：火线（110–240 VAC）
- N：零线
- SW：开关（控制 O 端子）输入端子
- +：12 / 24–48 VDC 正极导线
- GND：12 / 24–48 VDC 接地导线
