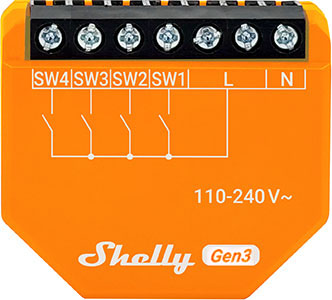

Shelly i4 Gen3
设备识别
- 设备名称： Shelly i4 Gen3
- 设备型号： S3SN-0024X
- 设备 SSID： ShellyI4G3-XXXXXXXXXXXX
- BLE 模型 ID： 0x1812
简要说明
Shelly i4 Gen3 是一款智能 Wi-Fi 开关输入设备，支持手动触发或取消场景、同步操作，以及复杂的触发场景。它可以控制其他连接的 Shelly 设备（包括开关、传感器及 HTTP/MQTT 控制的设备），非常适合家庭和小型商业自动化应用。
该设备体积紧凑，可安装于标准墙装开关后方，最多支持四个输入端口的状态指示与控制。相比前代产品，它配备了升级版处理器和更大内存，性能显著提升。
只要设备连接到 Wi-Fi 路由器，即可通过互联网随时随地进行远程访问和监控。Shelly i4 Gen3 专为嵌入标准电气墙盒设计，适用于插座后方、开关背后或空间狭小的位置。
设备内置网页界面，便于设置与控制，确保配置直观、操作简便。
主要功能
- Wi-Fi 连接： 连接到家庭网络，可通过手机 App 或兼容设备实现远程监控与控制。
- Alexa 集成： 支持通过 Amazon Alexa 的虚拟设备流程实现语音控制与自动化。
- 本地与云端控制： 可在局域网内独立运行，也可通过基于云的家庭自动化服务远程操控。
- 蓝牙连接： 内置 Bluetooth 4.2 并支持 BLE，有助于初始设置和设备发现。
- 用户友好界面： 配备物理复位按钮，便于手动交互与故障诊断。
- 性能增强： 升级处理器与增加内存，响应更快，运行更可靠。
- 嵌入式 Web 界面： 提供功能完整的 Web UI，用于配置、监控及实时调整。
- 无线协议支持： 支持 Wi-Fi（802.11 b/g/n）和 Bluetooth 4.2，具备明确的室内与室外覆盖范围。
- BLE 网关功能： 作为蓝牙启用的 Shelly 设备与更广泛的 Shelly 生态系统之间的桥梁——接收信号并转发至云端或本地非 BLE 设备。
- 物联网设备 Wi-Fi 范围扩展器： 通过接收、放大并重新传输信号，扩大 Wi-Fi 覆盖范围，适用于大范围区域。
- 脚本支持： Shelly 脚本语言功能
- 广泛集成： 通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP 与第三方平台兼容。
- 虚拟组件： 虚拟动态组件文档
应用场景
- 远程电器控制： 使用手机、平板、PC 或家庭自动化系统从任何地点开启或关闭电器。
- 联网便捷性： 只要设备连接 Wi-Fi 网络，即可随时、随地访问和管理。
- 智能家居自动化： 实现电器的自动化电源管理，提升舒适度、节能效率与生活便利性。
主要应用场景
- 住宅
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商用（小型办公室、零售店、餐厅、加油站等）
- 政府与市政设施
- 大学 / 学院
集成支持
Amazon Alexa 支持的功能
是 – 通过虚拟设备流程实现
Google Smart Home 支持的特性
否
Samsung SmartThings 支持的功能
否
简化内部原理图
此设备无简化内部原理图。
设备电气接口
输入端口
- 4 个开关/按钮输入端子（SW1, SW2, SW3, SW4），采用螺丝端子连接
- 3 个电源输入端子：1× N（零线），2× L（火线）
输出端口
无
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 当设备通电时，扩展接口上存在高压，请小心操作。
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
用户界面
输入端口
- 一个（控制）按钮
- 长按 5 秒：启用设备热点并建立蓝牙连接
- 长按 10 秒：执行恢复出厂设置
输出端口
- 单色 LED 指示灯
- 热点启用，Wi-Fi 关闭： 1 秒亮 / 1 秒灭
- Wi-Fi 启用，未连接： 1 秒亮 / 3 秒灭
- 已连接到 Wi-Fi 网络： 持续常亮
- 云服务启用，未连接： 1 秒亮 / 5 秒灭
- 已连接到 Shelly 云： 持续常亮
- 正在进行固件更新（OTA）： 0.5 秒亮 / 0.5 秒灭
- 长按按钮 5 秒： 0.5 秒亮 / 0.5 秒灭
- 长按按钮 10 秒： 0.25 秒亮 / 0.25 秒灭
注意： 上述状态按优先级从低到高排列，后续状态会覆盖前一状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | 19 克 / 0.67 盎司 |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lb-in |
| 导线截面积 | 0.2 – 2.5 mm² / 24 – 14 AWG（实心、绞合线、压线端子） |
| 导线剥线长度 | 6 – 7 mm / 0.24 – 0.28 英寸 |
| 安装方式 | 墙盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 橙色 |
| 端子颜色 | 黑色 |
| 环境条件 | | | 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F | | 湿度 | 30% – 70% RH | | 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | | | 供电电压 | 110 – 240 V~ 50/60 Hz | | 功耗 | < 1 W |
| 传感器与计量 | | | 内置温度传感器 | 是 |
| 无线通信 | | | Wi-Fi | | | 协议 | 802.11 b/g/n | | 射频频段 | 2401 – 2483 MHz | | 最大发射功率 | < 20 dBm | | 通信距离 | 室内最高 30 米（100 英尺），室外最高 50 米（160 英尺）
（受环境条件影响） |
| 蓝牙 | | | 协议 | Bluetooth 4.2 with BLE | | 射频频段 | 2400 – 2483.5 MHz | | 最大发射功率 | < 4 dBm | | 通信距离 | 室内最高 10 米（33 英尺），室外最高 30 米（100 英尺）
（受环境条件影响） |
| 微控制器单元 | | | CPU | ESP-Shelly-C38F | | 闪存容量 | 8 MB |
| 固件功能 | | | Webhooks（URL 操作） | 共 20 个；每个钩子最多支持 5 个 URL | | 脚本支持 | 是 | | MQTT 支持 | 是 |

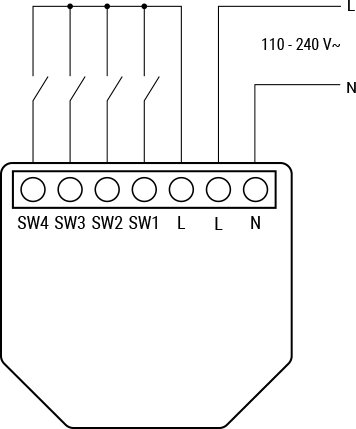

基础接线图
图例说明
端子标识
- SW1, SW2, SW3, SW4：开关/按钮输入端子
- L：火线（110–240 V~）
- L：火线端子（110–240 V~）
- N：零线
- N：零线端子
导线要求
- 符合规格范围内的实心或绞合导线（24–14 AWG）
