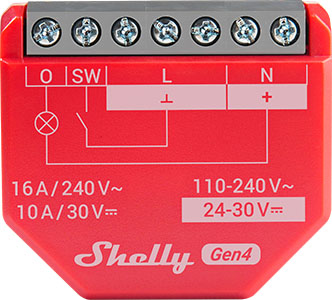

Shelly 1PM Gen4
设备标识
- 设备名称： Shelly 1PM Gen4
- 设备型号： S4SW-001P16EU
- 设备SSID： Shelly1PMG4-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1029
简要说明
Shelly 1PM Gen4 是一款紧凑型智能开关，集成功率测量功能，可通过智能手机、平板电脑、PC 或智能家居系统远程控制电器。它可在本地 Wi-Fi 网络中独立运行，也可与基于云的智能家居服务集成。
通过互联网连接，用户可随时随地访问、控制和监控该设备。设备专为安装在标准电气墙盒内、插座后方、开关背后或其他狭小空间而设计。
设备配备嵌入式网页界面，用于配置、监控和控制。内置多协议无线 MCU，支持 Zigbee 和蓝牙连接，实现安全灵活的集成。同时，该设备兼容 Matter 协议。
主要特性
- Wi-Fi 连接： 支持家庭 Wi-Fi 网络（802.11 b/g/n/ax），实现远程监控与控制。
- 蓝牙连接： 支持 BLE 网关功能，适用于初始设置和设备配对阶段。
- Zigbee 连接： 可接入 Zigbee 网络，扩展自动化可能性。
- 智能家居集成： 兼容 Google Assistant、Amazon Alexa 和 Samsung SmartThings，支持语音控制与自动化。
- 带功率测量的智能开关： 控制连接设备的同时，实时测量功耗。
- 紧凑设计： 小巧外形，适合安装于墙盒或开关后方等狭小空间。
- 远程控制： 可通过移动应用、网页界面或自动化平台远程操作。
- 本地与云端运行： 可在本地网络独立工作，也可连接云端服务实现远程访问。
- 升级处理器： 性能提升，全面支持 Zigbee 和高级脚本功能。
- 远程访问： 当设备连接 Wi-Fi 和互联网时，可实现完整的远程监控与控制。
- 嵌入式网页界面： 内置界面，便于配置、状态检查和参数调整。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n/ax）和蓝牙 5.0，提供明确的室内外覆盖范围。
- BLE 网关： 通过将蓝牙信号转发至云端或本地设备，桥接 Shelly BLU 设备与更广泛的 Shelly 生态系统。
- Wi-Fi 范围扩展器： 增强 Wi-Fi 信号强度，扩展物联网设备覆盖范围。
- Zigbee 范围扩展器： 通过中继和放大信号，增强 Zigbee 网络覆盖范围。
- 脚本支持： 使用 Shelly Script 语言实现自定义自动化（了解更多）。
- 广泛集成选项： 支持 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP，便于与第三方系统集成。
- 定时调度： 可基于日期、时间、星期几、小时、分钟和秒定义复杂计划。
- 虚拟组件： 创建动态虚拟设备，实现高级自动化场景（文档）。
- KNX net/IP 支持： 可与 KNX 系统集成，用于工业及商业建筑自动化（指南）。
应用场景
电器控制
远程管理并自动化灯光、风扇、加热器及其他电气设备。
功率监测
实时跟踪连接电器的能耗，识别效率低下问题并优化用电。
智能家居集成
融入智能家居生态系统，创建自定义场景、自动化流程和工作流。
能效优化
利用功率数据检测高耗电设备，并在低电价时段安排运行。
远程监控
只要有互联网连接，即可从任何地点监控和控制设备。
智能家居应用场景
带功率监测的照明控制
- 远程控制照明并追踪能耗。
- 通过分析功耗检测灯泡故障。
- 识别照明能耗过高的区域。
电器监测与自动化
- 自动化并记录高负载设备（如烤箱、洗碗机、洗衣机）的使用情况。
- 完成时触发通知（如洗衣周期结束）。
- 在低电价时段安排运行。
加热器与锅炉控制
- 切换电热水器或房间加热器（最大切换电流 16A）。
- 监控供暖相关的能源成本。
- 根据温度或时间表自动控制。
过载保护
- 设置最大功率阈值以防止过载。
- 若功耗超过安全限值，自动断开连接。
商业与零售应用
办公室能效优化
- 跟踪共用设备使用情况（打印机、咖啡机）。
- 工作时间结束后自动关机，减少浪费。
带能源分析的照明分区
- 按区域分组照明，并分析使用模式以降低成本。
预防性维护
- 检测异常功耗趋势，预判潜在设备故障。
工业与公用事业应用
带监测的电机或水泵控制
- 控制灌溉或循环水泵（最大切换电流 16A）。
- 通过功率数据监测电机性能（欠载/过载）。
太阳能/离网电源使用追踪
- 监测由逆变器或电池备份供电的电路（最大 16A）。
- 根据太阳能发电量或电池电量优化负载分配。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售店、餐厅、加油站）
- 政府/市政机构
- 大学/学院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的属性
是
Samsung SmartThings 支持的功能
是
简化内部原理图
设备电气接口
输入端口
- 1 个螺丝端子开关/按钮输入：SW
- 5 个螺丝端子电源输入：2 N (+) 和 3 L (Ʇ)
输出端口
- 1 个带功率测量的继电器输出，位于螺丝端子：O
扩展接口
- Shelly 专有串行接口
⚠ 警告！ 当设备通电时，扩展接口存在高压。运行过程中请勿触碰。
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
- Matter
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、干衣机）
用户界面
输入
- 一个（控制）按钮：
- 长按 5 秒：启用设备热点和蓝牙。
- 长按 10 秒：恢复出厂设置。
- 快速连续按 5 次：从 Matter 固件切换至 Zigbee 固件。
- 快速连续按 3 次：进入 Zigbee 包含模式（持续 2 分钟）。
输出
- 单色 LED 指示灯：
- 启用 AP，Wi-Fi 关闭：1 秒 ON / 1 秒 OFF
- Wi-Fi 已启用但未连接：1 秒 ON / 3 秒 OFF
- 已连接 Wi-Fi：常亮
- 已启用云服务但未连接：1 秒 ON / 5 秒 OFF
- 已连接 Shelly Cloud：常亮
- 正在进行 OTA 更新：0.5 秒 ON / 0.5 秒 OFF
- 按下按钮 5 秒：0.5 秒 ON / 0.5 秒 OFF
- 按下按钮 10 秒：0.25 秒 ON / 0.25 秒 OFF
注：状态优先级从上到下排列，高优先级状态会覆盖低优先级状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | 27 g / 0.95 盎司 |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lb-in |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（单股、多股、线鼻） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 英寸 |
| 安装方式 | 墙面底盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 红色 |
| 端子颜色 | 灰色（鼠灰色） |
| 环境条件 | |
|---|---|
| 环境工作温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
|---|---|
| 电源输入 | 110–240 V~ 或 24–30 V⎓ |
| 功耗 | < 1 W |
| 是否需要零线 | 否 |
| 外部保护 | 符合 EN60898-1 的电缆保护开关（B 或 C 型跳闸，最大 16 A，最小 6 kA 分断能力，3 类能量限制） |
| 输出电路额定值 | |
|---|---|
| 最大切换电压 | 240 V~ 或 30 V⎓ |
| 最大切换电流 | 16 A（240 V~），10 A（30 V⎓） |
| 传感器与仪表 | |
|---|---|
| 交流电压表 | 是 |
| 交流电流表 | 是 |
| 内置温度传感器 | 是 |
| 无线通信 | |
|---|---|
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 – 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 (取决于环境) |
| 蓝牙 | |
|---|---|
| 协议 | 5.0 |
| 射频频段 | 2402 – 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 传输距离 | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺 (取决于环境) |
| Zigbee | |
|---|---|
| 协议 | IEEE 802.15.4 |
| Zigbee 中继功能 | 是 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高 100 米 / 328 英尺，室外最高 300 米 / 984 英尺 (取决于环境) |
| 微控制器单元 | |
|---|---|
| CPU | ESP-Shelly-C68F |
| Flash | 8 MB |
| 固件功能 | |
|---|---|
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT | 是 |
基础接线图
110–240 V~ 电源输入
24–30 V⎓ 电源输入
图例说明
端子标识
- O：负载电路输出端子
- L：火线（110–240 V~）
- SW：开关输入端子（控制 O）
- +：正极端子（24–30 V⎓）
- N：零线（110–240 V~）
- Ʇ：接地端子（24–30 V⎓）
导线标识
- L：火线
- N：零线
- +：直流正极线
- Ʇ：接地线
