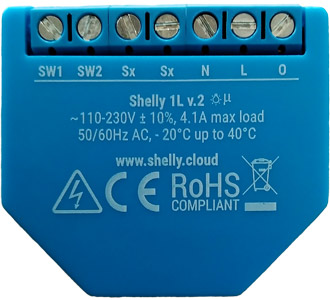

Shelly 1L
设备识别
- 设备名称： Shelly 1L
- 设备型号： SHSW-L
- 设备SSID： shelly1l-XXXXXX
简要说明
Shelly 1L 是一款紧凑型智能开关，专为简化传统无中性线的灯具开关自动化而设计。它仅使用火线（相线）运行，非常适合在现有电气系统中进行改造升级。
通过 Shelly 1L，用户可借助智能手机、平板电脑、PC 或家庭自动化系统远程控制连接的电器。该设备可在本地 Wi-Fi 网络中独立运行，也可与基于云的家庭自动化服务集成。
只要设备保持连接到 Wi-Fi 路由器和互联网，即可实现随时随地的远程访问、控制和监控。
它可无缝安装于标准电气墙盒内，或隐藏在电源插座、灯开关后方，以及空间有限的狭小区域。
设备内置 Web 界面，便于配置、实时监控及参数调整。
主要应用场景
- 住宅
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
- Google Assistant
- Samsung SmartThings
- Amazon Alexa
简化内部原理图
设备电气接口
输入端口
- 两个开关/按钮输入端子（螺丝接线端子）
- 两个电源输入端子（螺丝接线端子）：N（中性线）、L（火线）
输出端口
- 两个开关信号输出端子（螺丝接线端子）
- 一个负载输出端子（螺丝接线端子）
扩展接口
- Shelly 自有串行接口
⚠ 注意： 当设备通电时，扩展接口上存在高压，请在安装和维护时格外小心。
连接方式
- Wi-Fi
安全功能
- 过热保护
支持的负载类型（含与不含中性线）
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（带 RC 吸收电路）（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入端口
- 一个（复位）按钮
- 长按 5 秒：进入设备热点模式
- 长按 10 秒：执行恢复出厂设置
规格参数
| 类别 | 类型 | 数值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | 38 × 43 × 14 ±0.5 mm / 1.50 × 1.69 × 0.55 ±0.02 英寸 |
| 重量 | — | |
| 安装方式 | 墙装底盒 | |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lb·in | |
| 导线截面积 | 0.5 至 1.5 mm² / 20 至 16 AWG | |
| 导线剥线长度 | 5 至 6 mm / 0.20 至 0.24 英寸 | |
| 外壳材质 | 塑料 | |
| 颜色 | 青绿色 | |
| 环境条件 | 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH | |
| 最大海拔高度 | 2000 米 / 6562 英尺 | |
| 电气参数 | 交流电源输入 | 110–240 V，50/60 Hz |
| 直流电源输入 | 不支持 | |
| 无需中性线 | 支持 | |
| 无中性线时最小负载 | 20 W 阻性负载 | |
| 功耗 | < 1 W | |
| 输出电路额定值 | 最大切换电压（交流） | 250 V |
| 最大切换电压（直流） | 不适用 | |
| 最大切换电流（交流） | 4.1 A（峰值 5 A） | |
| 最大切换电流（直流） | 不适用 | |
| 传感器与计量 | 内置温度传感器 | 支持 |
| 无线通信 | 射频频段 | 2401 – 2495 MHz |
| 最大射频功率 | <20 dBm | |
| Wi-Fi 协议 | 802.11 b/g/n | |
| Wi-Fi 传输范围 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 （受当地环境影响） | |
| 微控制器 (MCU) | 处理器 | ESP8266 |
| 存储容量 | 2 MB | |
| 固件功能 | 定时任务 | 18 个 |
| Webhooks（URL 操作） | 10 个，每个支持最多 5 个 URL | |
| 脚本支持 | 不支持 | |
| MQTT | 支持 | |
| CoAP | 支持 |

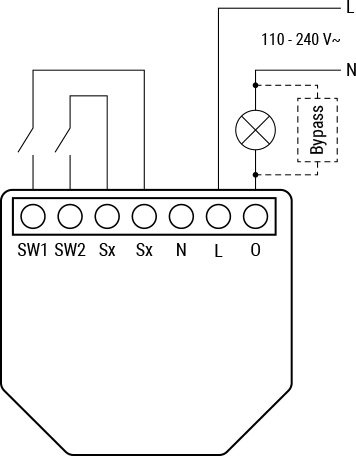

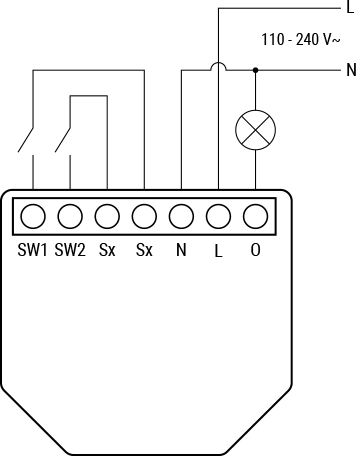

基础接线图示
图例说明
| 标识 | 描述 |
|---|---|
| SW1 | 开关 1 输入端子 |
| SW2 | 开关 2 输入端子 |
| L | 火线（110–240 VAC） |
| N | 中性线 |
| Sx | 开关信号输出端子 |
| O | 负载输出端子 |
| L | 火线（110–240 V）端子 |
| N | 中性线端子 |
故障排查
(待补充)
Web 界面操作指南
组件与 API
打印版用户手册
下载打印版用户手册 – 英文、德语、意大利语、西班牙语、葡萄牙语、法语
合规声明
安装指南
(待补充)
