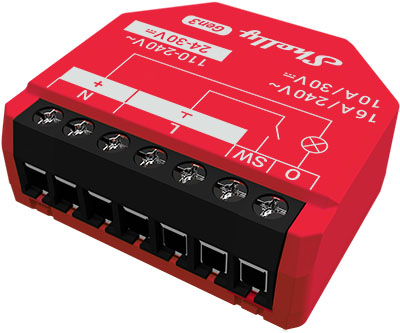

Shelly 1PM Gen3
设备识别
- 设备名称： Shelly 1PM Gen3
- 设备型号： S3SW-001P16EU
- 设备SSID： Shelly1PMG3-XXXXXXXXXXXX
- BLE 模型 ID： 0x1019
简要说明
Shelly 1PM Gen3 是一款紧凑型智能开关，内置电能测量功能，可通过智能手机、平板电脑、PC 或家庭自动化系统远程控制电器。它可在本地 Wi-Fi 网络中独立运行，也可集成至基于云的家庭自动化服务。相比前代产品，其采用升级版处理器和更大内存，性能显著提升。
该设备支持从任何具备互联网连接的地点进行远程访问、控制和监控，前提是设备始终连接到 Wi-Fi 路由器并保持在线。
专为安装在标准电气墙盒内、插座后方、开关后方或其他空间受限区域而设计，Shelly 1PM Gen3 提供多种灵活的安装选项。
设备配备嵌入式 Web 界面，用于配置、实时监控和设备管理。
主要特性
- Wi-Fi 连接： 连接到家庭 Wi-Fi 网络，实现远程监控与控制。
- 智能家居集成： 兼容 Google Assistant、Amazon Alexa 和 Samsung SmartThings，支持语音控制与自动化。
- 带电能测量的智能开关： 作为智能开关使用的同时，可实时测量所连接设备的功耗。
- 紧凑设计： 小巧外形，适合安装在空间狭小的区域，如墙盒、插座或开关背后。
- 远程控制： 可通过移动应用、Web 界面或家庭自动化平台远程操作。
- 本地与云端运行： 支持本地网络控制及云端访问。
- 升级处理器与内存： 更强硬件带来更快响应速度和更优多任务处理能力。
- 远程访问： 无论身处何地，只要有互联网即可实现全面远程监控与控制。
- 嵌入式 Web 界面： 内置界面，便于快速设置、配置与故障诊断。
- 无线连接： 支持 Wi-Fi（802.11 b/g/n）和蓝牙 4.2，并明确标注室内/室外覆盖范围。
- BLE 网关： 作为 Shelly BLU 设备与更广泛的 Shelly 生态系统之间的桥梁，将蓝牙信号转发至云端或本地设备。
- IoT 设备 Wi-Fi 范围扩展器： 接收、增强并重新传输信号，扩大整体 Wi-Fi 覆盖范围。
- 脚本支持： Shelly 脚本语言功能
- 丰富集成支持： 支持 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）、UDP 及第三方家庭自动化系统。
- KNX 兼容性： 支持 KNXnet/IP 通信，可集成至基于 KNX 的楼宇自动化系统。
- 定时调度： 支持基于日期、时间、星期几、小时、分钟和秒的复杂定时计划创建。
- 虚拟组件： 虚拟动态组件文档
应用场景
- 电器控制： 远程自动控制灯光、风扇、加热器等电气设备。
- 电力监测： 实时追踪能耗，识别效率低下设备并优化用电。
- 家庭自动化： 结合 Home Assistant、Google Home 或 Alexa 等平台，构建自定义场景与自动化流程。
- 节能管理： 识别高耗电设备，采取措施降低整体家庭用电量。
- 远程监控： 即使不在家中，也能安全远程监控和管理连接设备。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府/市政建筑
- 教育机构（大学、学院）
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的属性
是
Samsung SmartThings 支持的功能
是
简化内部原理图
设备电气接口
输入端口
- 1 个螺丝端子开关/按钮输入：SW
- 5 个电源输入螺丝端子：2 N (+) 和 3 L (Ʇ)
输出端口
- 1 个带电能测量的继电器输出，位于螺丝端子：O
扩展接口
- Shelly 专用串行接口
⚠ 警告！ 当设备通电时，扩展接口存在高压，请勿触碰。
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯泡、加热器具）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入部分
- 一个（控制）按钮
- 长按 5 秒：启用设备热点与蓝牙连接。
- 长按 10 秒：执行恢复出厂设置。
输出部分
- 单色 LED 指示灯
- 启用 AP，Wi-Fi 关闭：1 秒开 / 1 秒关
- Wi-Fi 已启用但未连接：1 秒开 / 3 秒关
- 已连接 Wi-Fi 网络：常亮
- 已启用云服务但未连接：1 秒开 / 5 秒关
- 已连接 Shelly 云：常亮
- OTA（空中升级）：0.5 秒开 / 0.5 秒关
- 按钮长按 5 秒：0.5 秒开 / 0.5 秒关
- 按钮长按 10 秒：0.25 秒开 / 0.25 秒关
LED 状态按优先级顺序生效，后续状态会覆盖先前状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | 27 g / 0.95 盎司 |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lb·in |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（实心、绞合线、线鼻端子） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 英寸 |
| 安装方式 | 墙面底盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 红色 |
| 端子颜色 | 黑色 |
| 环境条件 | |
|---|---|
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
|---|---|
| 供电电压 | 110–240 V~ 24–30 V⎓ |
| 功耗 | < 1.2 W |
| 外部保护 | 符合 EN60898-1 标准的电缆保护开关（B 或 C 型脱扣特性，额定电流最大 16 A，最小分断能力 6 kA，能量限制等级 3） |
| 输出电路额定值 | |
|---|---|
| 最大切换电压 | 240 V~ 30 V⎓ |
| 最大切换电流 | 16 A（240 V~） 10 A（30 V⎓） |
| 传感器与仪表 | |
|---|---|
| 内置温度传感器 | 是 |
| 交流电压表 | 是 |
| 交流电流表 | 是 |
| 无线通信 | |
|---|---|
| Wi-Fi | |
| 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2483 MHz |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最高 30 米 / 100 英尺 室外最高 50 米 / 160 英尺 （受当地环境影响） |
| 蓝牙 | |
|---|---|
| 协议 | BLE 4.2 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 4 dBm |
| 通信范围 | 室内最高 10 米 / 33 英尺 室外最高 30 米 / 100 英尺 （受当地环境影响） |
| 微控制器单元 | |
|---|---|
| CPU | ESP-Shelly-C38F |
| 闪存 | 8 MB |
| 固件功能 | |
|---|---|
| 定时计划 | 20 个 |
| Webhooks（URL 动作） | 共 20 个，每个 Webhook 最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |
基础接线图
110–240 V~ 交流电源供电
24–30 V⎓ 直流电源供电
图例说明
端子标识
- O：负载电路输出端子
- L：火线（110–240 V~）
- SW：开关输入端子（控制 O）
- +：24–30 V⎓ 正极端子
- N：零线
- GND：24–30 V⎓ 接地端子
- Ʇ：24–30 V⎓ 负极端子
导线标识
- L：火线端子（110–240 V~）
- N：零线端子
