Shelly 3EM-63 Gen3

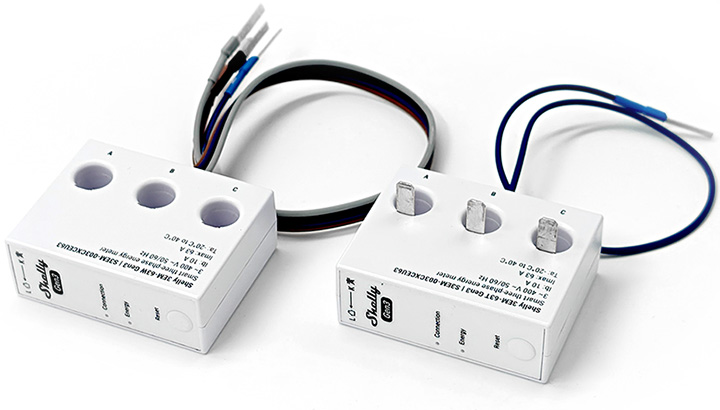

设备图像
设备识别
- 名称：
- Shelly 3EM-63W Gen3（线端型号）
- Shelly 3EM-63T Gen3（平接端子型号）
- 型号： S3EM-003CXCEU63
- 设备SSID： Shelly3EM63G3-XXXXXXXXXXXX
- BLE 模型 ID： 0x1026
简要描述
Shelly 3EM-63 Gen3 是一款紧凑型电能表，用于监测三相系统或三个独立的单相电路。该设备可在本地 Wi-Fi 网络中独立运行，也可通过 MQTT、HTTP 和 WebSocket 集成到基于云的家庭自动化服务中。所有入站连接均支持 TLS 加密。
设备提供实时累计电能监控，以及每相的瞬时电压、电流、有功功率和视在功率。数据存储于非易失性内存中，可保存长达 7 天、每分钟一次的数据记录。
配备实时时钟（RTC），即使与 SNTP 服务器断开连接，也能保持准确的时间戳。
支持用户远程访问、配置和监控，当设备与自动化系统位于同一网络基础设施时，也可实现通信。
嵌入式 Web 界面允许用户直接监控、控制和配置设备设置。
主要特性
- 四象限功率测量
- 可安装于微型断路器（MCB）上：位于断路器上方或下方（仅限 Shelly 3EM-63T Gen3）
- 支持多种配置：三相或单相安装
- 采用电流互感器（CT）实现非接触式电流感应
- 相序错误检测（可选功能）
- 无负载阈值：每通道 30 VA
- 光学脉冲输出，指示电能消耗
- 实时时钟：确保互联网中断期间记录数据的时间准确性
- 数据记录：最多保留 7 天、1 分钟分辨率的数据
- 精度等级 B（IEC 62053-21）
- 支持光伏系统（PV 就绪）
备注：
¹ 仅适用于 Shelly 3EM-63T Gen3
² 相序错误检测基于各相电压的过零点分析。有效相序为 A → B → C。若检测到 A → C → B 的顺序，则启用后会报告phase_sequence错误。
³ 当总负载低于每通道 30 VA 时，仍会测量功率，但不累计电能。Web 界面和移动应用将显示“无负载阈值”提示。
⁴ 在互联网或网络中断情况下，内置 RTC 仍能维持准确计时，确保记录数据的时间正确性。
应用场景
- 用电量监控：实时跟踪电器使用情况，了解能耗模式并优化使用习惯。
- 能效优化：识别低效环节，调整行为或更换设备以提升效率。
- 电器健康检查：检测异常情况，如功率突然飙升或漂移，可能预示部件故障。
- 成本管理：估算设备运行成本，辅助决策，降低电费支出。
- 节省空间安装：可直接安装在 DIN 导轨断路器上方或下方，实现紧凑集成。
- 远程监控：将数据发布至 Shelly Cloud 或其他云平台，随时随地访问。
- 本地监控与自动化：无需依赖云端，即可访问历史数据，并根据实时或累计功率设定本地规则。

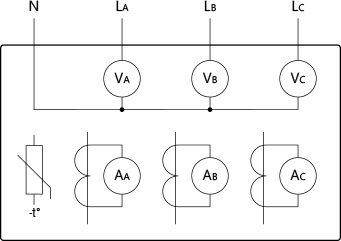

简化内部原理图
设备电气接口
- 3 个火线输入： LA、LB、LC
- 平接端子（Shelly 3EM-63T Gen3）
- 颜色编码导线（Shelly 3EM-63W Gen3）
- 1 个零线输入： N
连接方式
- Wi-Fi（802.11 b/g/n）
- 蓝牙 4.2
安全功能
- 内部温度传感与上报
支持的负载类型
- 阻性负载（如白炽灯、加热元件）
- 容性负载（如电容组、电子设备、电机启动电容）
- 感性负载（如 LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个触觉凸起按钮：
- 长按 5 秒：激活设备 AP 模式
- 长按 10 秒：执行恢复出厂设置
输出
- LED 指示灯：
- 蓝色： AP 模式
- 红色： STA 模式，未连接 Wi-Fi
- 黄色： STA 模式，已连接 Wi-Fi 但未连接 Shelly Cloud（或云功能已禁用）
- 绿色： STA 模式，已连接 Wi-Fi 且已连接 Shelly Cloud
- 红蓝交替闪烁： 正在进行 OTA 固件更新
- 计数指示灯（红色闪烁）： 表示电能测量活动；闪烁频率随电能流动变化
规格参数
| 类别 | 参数 | 值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | |
| Shelly 3EM-63W Gen3（不含导线） | 21 × 54 × 42 mm / 0.83 × 2.13 × 1.65 in | |
| Shelly 3EM-63T Gen3（不含导线） | 31 × 54 × 42 mm / 1.22 × 2.13 × 1.65 in | |
| 导线长度 | 260 mm（含平接端子） | |
| 重量 | ||
| Shelly 3EM-63W Gen3（含导线） | 58 g / 2.05 oz | |
| Shelly 3EM-63T Gen3（含导线） | 52 g / 1.83 oz | |
| 导线孔径 | Ø8 mm / Ø0.3 in | |
| 安装方式 | DIN 导轨断路器上方或下方 | |
| 外壳材料 | 塑料 | |
| 外壳颜色 | 白色 | |
| 环境条件 | 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH | |
| 最大海拔高度 | 2000 m / 6562 ft | |
| 电气参数 | 供电电源 | 220–240 V~, 50/60 Hz（LA 与 N 之间） |
| 功耗 | < 2 W | |
| 外部保护 | 63 A，脱扣特性 B 或 C，分断能力 6 kA，能量限制等级 3 | |
| 传感器与仪表 | 内置温度传感器 | 是 |
| 电压表（每相 RMS） | 220–240 V~, 50/60 Hz | |
| 电压表精度 | 优于 ±1% | |
| 电流表（每相通过集成 CT 测量 RMS） | 0–63 A（饱和值 130 A） | |
| 电流表精度 | ±1%（2–63 A），±2%（1–2 A），±5%（0–1 A） | |
| 功率与电能表 | 有功功率和视在功率，有功电能和视在电能，功率因数，基波有功/无功电能 | |
| 无负载阈值 | 30 VA | |
| 测量数据存储 | 至少保存 7 天、1 分钟分辨率的数据 | |
| 数据导出 | PQ 值导出为 CSV 格式；JSON 通过 RPC 接口 | |
| 无线通信 | Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2483 MHz | |
| 最大射频功率 | < 20 dBm | |
| 传输距离 | 室内最高 30 米 / 室外最高 50 米（受环境影响） | |
| 蓝牙协议 | 4.2 | |
| 射频频段 | 2400 – 2483.5 MHz | |
| 最大射频功率 | < 4 dBm | |
| 传输距离 | 室内最高 10 米 / 室外最高 30 米（受环境影响） | |
| 微控制器单元 | CPU | ESP-Shelly-C38F |
| Flash 存储容量 | 8 MB | |
| 固件功能 | 计划任务 | 20 个 |
| Webhooks（URL 操作） | 20 个钩子，每个钩子最多支持 5 个 URL | |
| 脚本支持 | 是 | |
| MQTT 支持 | 是 |
Shelly Smart Control
故障排除
(内容待补充)
合规认证
- Shelly 3EM 63T Gen3 - Shelly 3EM 63W Gen3 多语言欧盟符合性声明 2025-07-22.pdf
- Shelly 3EM-63 Gen3 英国 PSTI ACT 符合性声明.pdf
- 合规档案：Shelly 3EM-63 Gen3 多语言欧盟符合性声明 66 2025-01-13.pdf
