Shelly Plus Uni
设备识别
- 设备名称： Shelly Plus Uni
- 设备型号： SNSN-0043X
- 设备SSID： ShellyPlusUni-XXXXXX
简要说明

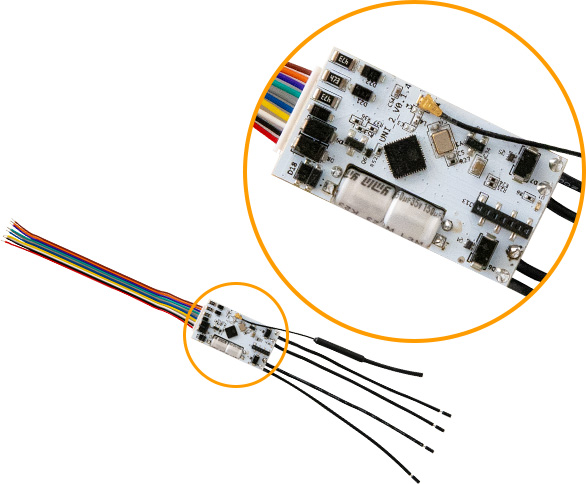

Shelly Plus Uni 是一款紧凑型智能通用模块，配备两个无源触点的固态继电器、脉冲计数器、模拟输入和两个数字输入。它可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电气设备的远程控制。该设备可在本地 Wi-Fi 网络上独立运行，也可通过基于云的家庭自动化服务进行控制。
只要设备连接到 Wi-Fi 路由器并接入互联网，即可从任何具备网络连接的位置实现远程访问、控制和监控。
设备内置网页界面，用于监控、控制和配置各项设置。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
- Google Assistant
- Samsung SmartThings
- Amazon Alexa

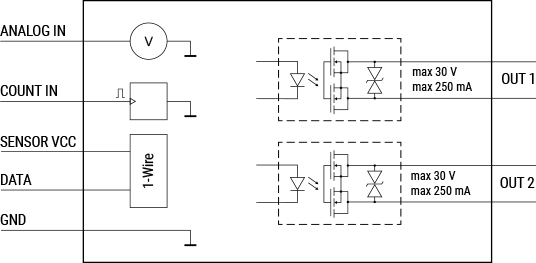

简化内部原理图
设备电气接口
电源供应
- 交流/直流电源输入：VAC1 和 VAC2
- 直流电源输入：+5 VDC 和 GND
输入端口
- 1 个模拟输入：ANALOG IN
- 1 个 1-Wire 数据输入：DATA
- 1 个脉冲计数输入：COUNT IN
- 2 个数字输入：IN1 和 IN2
输出端口
- 1 个传感器电源输出：SENSOR VCC
- 2 个无源触点固态继电器输出：OUT1 和 OUT2

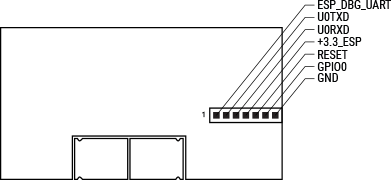

扩展接口
- Shelly 专有串行接口
连接方式
- Wi-Fi
- Bluetooth（仅用于设备添加）
安全特性
- PCB 涂层保护膜
用户界面
输入部分
- 1 个（复位）按钮
- 长按 5 秒：启用接入点模式并建立蓝牙连接
- 长按 10 秒：执行恢复出厂设置
输出指示
- 单色 LED 指示灯状态
- AP 已启用，Wi-Fi 未启用：1 秒 ON / 1 秒 OFF
- Wi-Fi 已启用，未连接：1 秒 ON / 3 秒 OFF
- 已连接至 Wi-Fi 网络：持续亮起
- 云功能已启用，未连接：1 秒 ON / 5 秒 OFF
- 已连接至 Shelly Cloud：持续亮起
- 正在进行 OTA 更新：0.5 秒 ON / 0.5 秒 OFF
- 长按按钮 5 秒：0.5 秒 ON / 0.5 秒 OFF
- 长按按钮 10 秒：0.25 秒 ON / 0.25 秒 OFF
注意： LED 状态按上述顺序优先级排列，高优先级状态会覆盖低优先级状态。
规格参数
| 类别 | 数值 |
|---|---|
| 物理特性 | |
| PCB 尺寸（长×宽×高） | 40 × 21 × 7 mm / 1.57 × 0.83 × 0.28 英寸 |
| 重量 | 8.5 克 / 0.3 盎司（含电缆） |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH |
| 电气参数 | |
| 电源输入 | |
| – 8–24 VAC – 9–28 VDC – 5 VDC（稳压，通过 +5 VDC 和 GND 输入） | |
| 功耗 | < 1 W |
| 输入电路额定值 | |
| 数字输入电阻 | 50 kΩ |
| 数字输入触发电压 | 1.5 V（低电平有效） |
| 输出电路额定值 | |
| 最大开关电压 | 30 V |
| 最大开关电流 | 300 mA |
| 传感器与仪表 | |
| 电压表量程 | 0–15 VDC / 0–30 VDC（双量程） |
| 电压表精度 | ±1% |
| 脉冲计数输入触发电压 | 1.5 V（低电平有效） |
| 脉冲计数最大频率 | 1 kHz |
| 支持外部传感器 | 单个 DHT22 或最多五个 DS18B20 |
| 无线通信 | |
| 射频频段 | 2400 – 2495 MHz |
| 最大射频功率 | < 20 dBm |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 传输距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 （受本地环境影响） |
| Bluetooth 协议 | 4.2 |
| Bluetooth 传输距离 | 室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺 （受本地环境影响） |
| 微控制器 (MCU) | |
| CPU | ESP32-U4WDH |
| Flash 存储 | 4 MB |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个可配置最多 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |
| CoAP 支持 | 否 |
基础接线图
注意： Shelly Plus Uni 的输入接线方式与前代 Shelly Uni 模型不同。
图例说明
| 端子 | 颜色 | 描述 |
|---|---|---|
| VAC1 | 红色 | 8–24 VAC / 9–28 VDC 电源输入 1 |
| VAC2 | 黑色 | 8–24 VAC / 9–28 VDC 电源输入 2 |
| ANALOG IN | 白色 | 模拟输入 |
| SENSOR VCC | 黄色 | 1-Wire 传感器电源输出 |
| DATA | 蓝色 | 1-Wire 数据信号线 |
| +5 VDC | 灰色 | 5 VDC 电源正极输入 |
| GND | 绿色 | 5 VDC 电源地线及传感器共用地线 |
| COUNT IN | 紫色 | 脉冲计数输入 |
| IN1 | 橙色 | 数字输入 1 |
| IN2 | 棕色 | 数字输入 2 |
| OUT1 | 黑色 | 固态继电器 1 接线端子 |
| OUT2 | 黑色 | 固态继电器 2 接线端子 |
