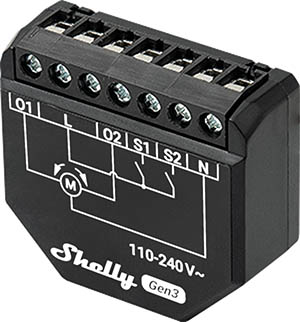

Shelly Shutter
设备标识
- 设备名称： Shelly Shutter
- 设备型号： S3SH-0A2P4EU
- 设备SSID： ShellyShutter-XXXXXXXXXXXX
- BLE 模型 ID： 0x1039
简要说明
Shelly Shutter 是一款集成电能测量功能的紧凑型遮阳帘控制器，可通过智能手机、平板电脑、PC 或智能家居系统实现对百叶窗、遮光帘和百叶窗的远程控制。该设备可在本地 Wi-Fi 网络中独立运行，也可通过基于云的智能家居服务进行管理。支持维也纳百叶窗（Venetian blinds）。
只要设备连接到 Wi-Fi 路由器并接入互联网，即可从任何有网络连接的位置实现远程访问、控制和监控。
适用于标准电气墙盒的 retrofit 安装，可安装在开关后方用于控制遮阳帘。
设备内置嵌入式网页界面，支持实时监控、配置与控制。
主要特性
- 智能遮阳帘控制器带电能测量功能： 控制电动遮阳帘的同时，测量能耗以洞察使用模式。
- 紧凑设计： 小巧外形适合安装于标准电气墙盒、插座后方、灯具开关或其它狭小空间。
- 远程控制： 支持通过移动设备、平板电脑、PC 或智能家居平台进行远程操作。
- 本地与云端运行： 可在本地网络独立工作，并兼容基于云的自动化服务。
- 升级处理器与内存： 更强硬件性能，提升响应速度与整体表现。
- 远程访问： 无论身处何地，只要有互联网连接即可实现完全远程访问与控制。
- 嵌入式 Web 界面： 内置网页界面，用于配置、监控与控制。
- BLE 网关功能： 将蓝牙功能的 Shelly BLU 设备桥接到更广泛的 Shelly 生态系统——接收蓝牙信号并转发至云端或本地设备。
- 物联网设备 Wi-Fi 范围扩展器： 接收、增强并重新传输信号，扩大覆盖范围。
- 脚本支持： Shelly 脚本语言功能
- 广泛集成支持： 通过 HTTP API、MQTT(s)、HTTP/HTTPS Webhooks 和 UDP 兼容第三方家居系统。
- KNXnet/IP 支持： 实现与 KNX 网络的集成。详见文档：KNX 文档
- 定时计划： 创建复杂的时间驱动自动化规则，支持日期、一天中的时间、星期几、小时、分钟和秒。
- 虚拟组件： 使用动态虚拟组件实现高级自动化逻辑。了解更多：虚拟组件指南
- 维也纳百叶窗模式： 支持远程控制电动百叶窗、卷帘门、遮阳篷等设备。可测量连接负载的电能消耗。连接前需确保电机已正确配置电子或机械限位开关。
应用场景
- 百叶窗控制： 自动化并远程管理遮阳帘、百叶窗和遮阳篷。
- 电能监控： 实时追踪连接电动设备的用电情况，优化能源效率。
- 智能家居集成： 无缝融入智能家庭生态系统，创建自定义场景与定时任务。
- 节能优化： 识别高能耗设备并相应调整行为。
- 远程监控： 通过互联网连接随时随地监控与控制设备。
主要应用领域
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售店、餐厅、加油站等）
- 政府 / 市政机构
- 大学 / 学院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的属性
是
Samsung SmartThings 支持的功能
是
设备电气接口
输入端口
- 两个接线端子上的开关/按钮输入：S1 和 S2
- 三个接线端子上的电源输入：1 N (+) 和 2 L (Ʇ)
输出端口
- 两个带电能测量功能的继电器输出，通过接线端子连接
扩展接口
- Shelly 专有串行接口
⚠ 注意！ 当设备通电时，扩展接口存在高压，请在安装和维护时格外小心。
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
- 障碍物检测
- 安全开关
支持的负载类型
- 感性负载：用于卷帘门、百叶窗（包括维也纳百叶窗）和遮阳篷的双向交流电机，具备功率因数补偿功能
用户界面
输入部分
- 一个（控制）按钮：
- 配对模式下短按一次，可连接另一设备（如 Shelly BLU Button）。
- 长按 5 秒，启用设备热点（AP）及蓝牙连接。
- 长按 10 秒，执行恢复出厂设置。
输出部分
- 单色 LED 指示灯状态如下：
- AP 已启用，Wi-Fi 未启用： 1 秒亮 / 1 秒灭
- Wi-Fi 已启用，未连接： 1 秒亮 / 3 秒灭
- 已连接至 Wi-Fi 网络： 持续常亮
- 云服务已启用，未连接： 1 秒亮 / 5 秒灭
- 已连接至 Shelly Cloud： 持续常亮
- 正在进行固件升级（OTA）： 0.5 秒亮 / 0.5 秒灭
- 长按 5 秒按钮： 0.5 秒亮 / 0.5 秒灭
- 长按 10 秒按钮： 0.25 秒亮 / 0.25 秒灭
⚠ LED 状态按从上到下的优先级顺序生效，高优先级状态会覆盖低优先级状态。
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高 × 宽 × 深） | 37 × 42 × 16 ± 0.5 mm / 1.46 × 1.65 × 0.63 ± 0.02 英寸 |
| 重量 | 30 g / 1.06 盎司 |
| 接线端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（单芯、多芯、线鼻子） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 英寸 |
| 安装方式 | 墙盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 黑色 |
| 接线端子颜色 | 黑色 |
| 环境条件 | |
| 环境工作温度 | -20°C 至 40°C / -5°F 至 105°F |
| 湿度 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 供电电压 | 110–240 V~ 50/60 Hz |
| 功耗 | < 1.4 W |
| 外部保护装置 | B 或 C 型脱扣特性，额定电流 ≤16 A，分断能力 ≥6 kA，能量限制等级 3 |
| 输出电路额定值 | |
| 最大开关电压 | 240 V~ |
| 最大开关电流（交流） | 4 A（适用于带功率因数补偿的感性负载） |
| 支持电机类型 | 单相交流电机 |
| 必需限位开关类型 | 电子或机械式 |
| 传感器与计量 | |
| 交流电压表 | 支持 |
| 交流电流表 | 支持 |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | IEEE 802.11 b/g/n |
| 射频频段 | 2412 – 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 有效范围 | 室内最高 30 米 / 室外最高 50 米（受环境影响） |
| 蓝牙 | |
| 协议 | Bluetooth 4.2 |
| 射频频段 | 2402 – 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 有效范围 | 室内最高 10 米 / 室外最高 30 米（受环境影响） |
| 微控制器单元 | |
| CPU | ESP-Shelly-C38F |
| 闪存容量 | 8 MB |
| 固件功能 | |
| 定时计划数量 | 20 |
| Webhooks（URL 操作） | 总共 20 个，每个 Webhook 最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |

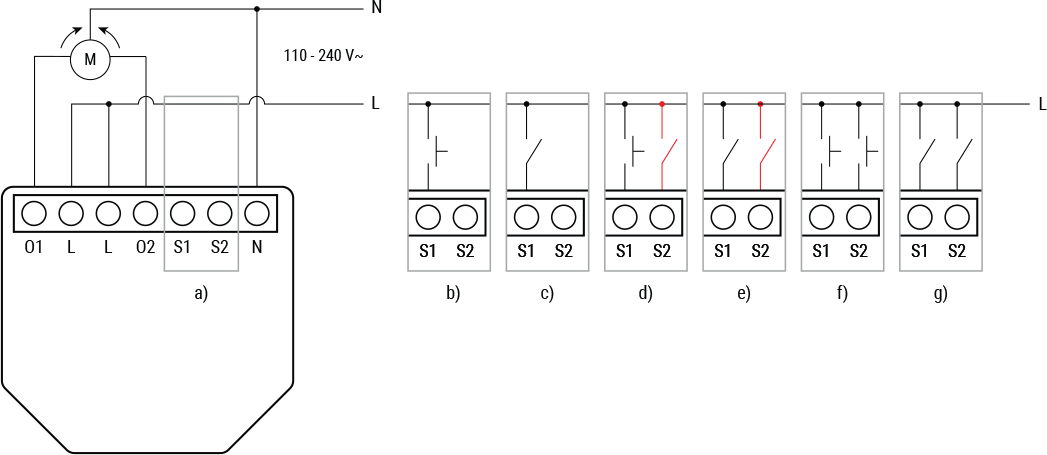

基础接线图
图例说明
| 符号 | 描述 |
|---|---|
| O1, O2 | 负载电路输出端子 |
| N | 中性线及接线端子 |
| L | 火线（110–240 V~）及接线端子 |
| S1, S2 | 开关输入端子 |
