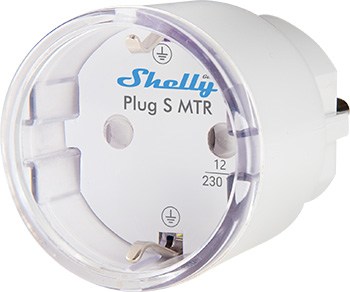

Shelly Plug S MTR Gen3
设备识别
- 设备名称： Shelly Plug S Gen3
- 设备型号： S3PL-00112EU
- 设备SSID： ShellyPlugSG3-XXXXXXXXXXXX
- BLE ID： 0x1805
简要说明
Shelly Plug S MTR Gen3 是首批支持 Matter 协议的 Shelly 设备之一。
这款智能插座具备电量测量和过热保护功能，可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电器的远程控制。设备可独立运行于本地 Wi-Fi 网络，也可集成至基于云的家庭自动化服务中。
只要设备保持连接到 Wi-Fi 路由器并接入互联网，即可从任何有网络连接的位置远程访问、配置和监控该设备。
内置的 Web 界面允许用户实时监控和控制设备，并调整其各项设置。
主要功能
- 支持 Matter 协议
- 新一代 Wi-Fi 智能插座，配备多色 LED 指示灯
- 脚本功能（仅在关闭 Matter 功能时支持）
- Wi-Fi 信号扩展器
- BLE 网关
- 电量计量
- 定时计划
- 广泛兼容第三方家庭自动化系统
- 本地自动化动作
- 可选支持 Shelly Cloud / Shelly Smart Control 应用
- 虚拟组件
使用场景
无缝集成其他 Matter 设备
与 Apple 设备配合使用（通过 Matter）
用作彩色夜灯：
- 夜间模式，支持自定义设置
- 启用后，在夜间时段自动降低 LED 亮度，避免干扰睡眠
防止忘记关闭电器：
- 通过手机轻触即可监控和控制已插入的设备
- 内置倒计时定时器及本地存储的定时计划，可在设定时间（如 1 小时）后自动断电，节省能源
- 适用于熨斗、小型烤箱、电暖器等设备
自动化控制以减少能源浪费：
- 在晚间和周末自动关闭闲置设备
- 示例：工作日 19:00 至次日 7:00，以及周五晚上至周一早晨自动断电
- 可将能耗降低高达 50%，显著减少每月电费支出
- 适用于小型烤箱、电暖气、红外加热器等
根据室外污染水平自动启停空气净化器：
- 使用脚本从第三方数据源获取实时空气质量信息
- 当污染水平升高时自动开启空气净化器
- 特别适合城市环境，尤其在秋冬季节
为儿童房间提供柔和夜灯：
- 自定义 LED 颜色与亮度，营造温馨舒适的夜间氛围
- 帮助孩子安心入睡
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的特性
是
Samsung SmartThings 支持的功能
是
简化内部原理图
设备电气接口
输入
- 1 个 CEE 7/7 插头
输出
- 1 个 CEE 7/3（Type-F / Schuko）插座
连接方式
- Wi-Fi
- 蓝牙（Bluetooth）
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 1 个按钮
- 短按一次：切换输出开关状态（开/关）
- 长按 3 秒：检查状态（仅在输出关闭时可用）
- 长按 5 秒：重启设备（需在上电后 60 秒内操作）
- 长按 10 秒：恢复出厂设置（需在上电后 60 秒内操作）
输出
- LED 指示灯
- 首次通电： 蓝灯闪烁 — 表示处于 AP 模式
- 成功连接 Wi-Fi 后：
- 红灯缓慢闪烁 — 正在重新连接 Wi-Fi
- 红灯常亮 — 无法重新连接 Wi-Fi
- 输出开启时：
- 默认行为（按功率比例变色）：
- 0% 设置功率限值时为绿色
- 50% 设置功率限值时为黄色
- 100% 设置功率限值时为红色
- 自定义颜色（默认：绿色，默认亮度：100%）
- 关闭状态
- 默认行为（按功率比例变色）：
- 输出关闭时：
- 默认： LED 关闭
- 自定义颜色（默认：红色，默认亮度：100%）
- OTA 升级期间： 红灯闪烁
规格参数
| 类别 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 44 × 44 × 70 ±0.5 mm / 1.73 × 1.73 × 2.75 ±0.02 英寸 |
| 重量 | 60 ±1 g / 2.08 ±0.04 盎司 |
| 兼容插座 | CEE 7/1、CEE 7/3（Type F / Schuko）、CEE 7/5（Type E） |
| 兼容插头 | CEE 7/2、CEE 7/4（Type F / Schuko）、CEE 7/7、CEE 7/16（Type C）、CEE 7/17 |
| 外壳材质 | 塑料 |
| 颜色选项 | 白色、黑色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 高温灼烧丝温度 | 750 °C |
| 污染等级 | 2 |
| 是否需要强制散热 | 否 |
| 电气参数 | |
| 电源输入 | 220–230 V~ 50/60 Hz |
| 待机功耗 | <1 W |
| 额定冲击耐受电压 | 2500 V |
| 输出电路额定值 | |
| 最大开关电压 | 230 V~ |
| 最大开关电流 | 12 A |
| 最大输出功率 | 2500 W（仅限阻性负载） |
| 开关循环次数 | 10,000 次 |
| 过压类别 | II |
| 工作类型 | S1（连续工作） |
| 开关类型 | 单向开关 |
| 开关配置 | SPNO（单极常开） |
| 电路断开类型 | 微型 |
| 传感器与仪表 | |
| 内置温度传感器 | 是 |
| 交流电压表 | 是 |
| 交流电流表 | 是 |
| 功率与电能计量 | 是 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n |
| 射频频段 | 2401–2473 MHz |
| 最大射频功率 | <10 dBm |
| Wi-Fi 有效范围 | 室外最大 50 m / 164 英尺，室内最大 30 m / 98 英尺（视环境而定） |
| 蓝牙 | |
| 协议 | Bluetooth 4.2 |
| 射频频段 | 2402–2480 MHz |
| 最大射频功率 | <4 dBm |
| 通信范围 | 室外最大 30 m / 98 英尺，室内最大 10 m / 33 英尺（视环境而定） |
| 微控制器单元 (MCU) | |
| CPU | ESP-Shelly-C38F |
| 闪存容量 | 8 MB |
| 固件功能 | |
| Webhooks（URL 动作） | 支持 20 个钩子，每个钩子最多支持 5 个 URL |
| 脚本功能 | 是 |
| MQTT | 是 |
| CoAP | 否 |
