什么是 Shelly UNI？
智能 Wi-Fi 控制的通用模块
将任何现有电器轻松升级为智能设备！Shelly UNI 是最小的通用模块，配备两个数字输入和两个无电位输出，支持广泛的自动化应用场景。
主要特性
- 无需网关
- 广泛的电压支持（交流：12–24V，直流：12–36V）
- 2 个隔离数字输入（2.2–36V DC / 12–24V AC）
- 2 个无电位输出（最高 24V AC / 36V DC，最大电流 100 mA，功率 300 mW 每路）
- 双量程 ADC 测量（0–12V 和 0–30V DC）
- 支持最多三个 DS18B20 温度传感器，或一个 DHT22 湿度与温度传感器
- 透明绝缘罩可防止芯片受潮、灰尘侵入及短路风险
- 紧凑设计，适配大多数标准电气盒和开关
- 与其他 Shelly 设备无缝集成
- 兼容 Android、iOS、Amazon Alexa、Google Assistant，以及通过 MQTT、CoAP 和 REST API 与各类家庭自动化平台连接
- 易于集成到 Arduino 项目中，适用于真实世界的自动化应用
规格参数
供电
- 交流电源：12 V – 24 V
- 直流电源：12 V – 36 V
特殊功能
- 输入：2 个隔离数字输入（2.2–36V DC，12–24V AC）
- 输出：2 个无电位输出（最高 24V AC / 36V DC，最大电流 100 mA，功率 300 mW 每路）
- 过载保护：无
- 功耗测量：1 个 ADC，双量程：0–12V 和 0–30V DC
功能特性
- 通道数：2
- 工作温度范围：0°C 至 +40°C
- 设备功耗：< 1 W
- 智能开关控制：支持
- 日出/日落控制：支持
- 每周定时任务：支持
- UL 认证选项：不支持
连接性能
- 无线/WiFi 协议：IEEE 802.11 b/g/n
- 射频频率：2400 – 2500 MHz
- 通信距离：室外可达 50 米，室内可达 30 米（受建筑结构影响而变化）
尺寸
- 外形尺寸：20 mm × 33 mm × 13 mm

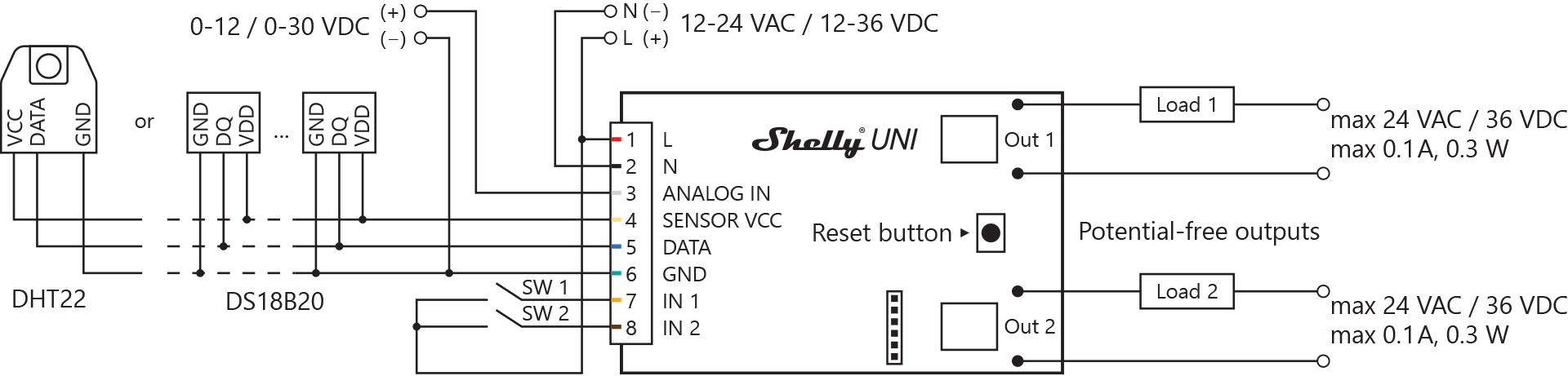

接线图
