Shelly Dimmer Gen3

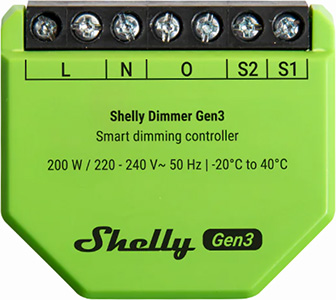

设备图片
设备识别信息
- 设备名称： Shelly Dimmer Gen3
- 设备型号： S3DM-0A101WWL
- 设备SSID： ShellyDimmerG3-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1073
简要说明
Shelly Dimmer Gen3 是一款单通道智能调光控制器，可通过智能手机、平板电脑、PC 或家庭自动化系统远程控制可调光灯具和调光驱动器。该设备可在本地 Wi-Fi 网络中独立运行，也可集成至基于云的家庭自动化服务。只要设备保持联网状态，即可从任何具备互联网连接的位置进行远程访问、控制和监控。设备内置网页界面，用于配置、监控和调整设置。它作为尾沿调光开关工作，支持无中性线使用。
主要功能
- 无需中性线： 可在无中性线情况下运行。
- 旁路要求： 无中性线且负载低于 20 W 时需启用旁路，以消除灯关闭时的残余光。
- 灯具分组： 支持将多个灯具分组，但同一组内的所有灯具必须具有相同的功耗（同型号、同品牌）。
- 蓝牙： 符合蓝牙标准，支持与其他蓝牙设备进行短距离数据交换。
- BLE 网关： 实现 BLE 与 Wi-Fi 设备之间的通信。
- Wi-Fi： 连接无线网络。
- Wi-Fi 范围扩展器： 重复并扩展 Wi-Fi 信号覆盖范围。
- 脚本功能： 支持通过脚本创建自定义自动化场景。
- 基础定时计划： 支持每周定时计划和常规任务，包括亮度、过渡时间及调光信号翻转值设置。
- 高级定时计划： 提供全年详细调度，时间调整范围从秒到月，支持亮度、过渡时间和翻转值配置。
- 自动开关计时器： 可设置自动开启/关闭时间。
- 本地自动化： 支持在本地 Wi-Fi 网络内实现自动化，包括亮度、过渡时间和翻转值调整。
- Webhooks： 支持轻量级事件驱动自动化，可与外部设备联动。
- 兼容性： 完全兼容第三方家庭自动化平台。
- 无需网关： 可通过 Shelly Smart Control 或第三方系统实现本地或远程使用。
- 活动日志： 记录设备事件的详细历史。
- KVS（键值存储）： 提供持久化的键值对存储。
- 安全保护： 包含过流、过压和过功率保护。这些保护功能在未使用中性线时可能无法正常工作。
- 电量测量：
- 电压（V）、电流（A）和功率（W）仅在使用中性线时可测量。
- 未使用中性线时无法测量功耗。
- 夜间模式： 可在夜间时段设定预设亮度。
- 过渡时间： 控制开启时从 0% 到 100% 和关闭时从 100% 到 0% 的调光速度。
- 切换开启时最小亮度： 当当前亮度低于阈值时，开启时应用的最小亮度（%）。默认值：3%。在计划或动作中显式定义过渡时不会生效。
- 最小/最大亮度： 调整调光范围，实现更精细的输出亮度控制。
- 开关/按钮输入模式： 支持灵活的输入控制方式：
- 单按钮调光
- 双按钮调光
- 按钮渐变速率： 控制按住按钮时亮度变化的速度。默认值：3x。
- 按钮预设： 定义双击触发的亮度状态。默认值：100%。
- 自动调光校准： 确保全范围调光平滑顺畅。应在初始设置、出厂重置或更换负载后执行：
- 新设备或出厂重置后，首次切换（通过物理开关/按钮、移动 App、本地 Web UI 或 RPC 命令）即启动校准。
- 手动启动：同时长按两个按钮 5 秒。校准过程最长持续 2 分钟。
- 成功：灯亮 10 秒后熄灭。
- 失败：灯闪烁 5 次（1 秒开 / 1 秒关）。
- 通过开关/按钮执行出厂重置： 上电后 60 秒内连续切换 5 次以触发出厂重置。
- 虚拟组件： 用户创建的动态组件，设备上不存在实体硬件。
- KNX： 支持 KNXnet/IP 通信。
使用场景
- 即使没有中性线，也能改造现有照明系统，保留原有开关和布线。
- 精确控制可调光灯具的亮度，营造理想氛围。
- 创建智能定时计划，全天自动调节照明。
- 使用智能调度同步灯光与日出日落时间。
- 在夜间启用夜间模式，降低亮度。
- 与第三方平台（如 Home Assistant、Google Home、Alexa、SmartThings）集成。
- 通过单次或双次按键实现灯光的调亮或调暗。
- 通过 Shelly Motion 检测到运动时自动触发灯光，提升安全性。
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的特性
是
Samsung SmartThings 支持的功能
是
简化内部原理图
设备电气接口
输入端口
- 两个螺丝端子上的开关/按钮输入：S1 和 S2
- 三个螺丝端子上的电源输入：一个 N 和两个 L
输出端口
- 内部桥接的输出端子：O
扩展接口
不支持
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
- 过功率保护*
- 过压保护*
- 欠压保护*
- 过流保护
* 仅在使用中性线时有效。
支持的负载类型
- 可调光 LED 灯泡：最高 150 W
- 白炽灯泡：最高 200 W
- 卤素灯泡：最高 200 W
- 低压白炽灯配套的铁芯变压器：最高 200 VA
- 可调光电子变压器：最高 200 W
用户界面
输入部分
- 一个（控制）按钮：
- 长按 5 秒：启用接入点和蓝牙连接。
- 长按 10 秒：执行出厂重置。
输出指示
- 单色 LED 指示灯：
- AP 已启用，Wi-Fi 未启用： 1 秒 ON / 1 秒 OFF
- Wi-Fi 已启用，未连接： 1 秒 ON / 3 秒 OFF
- 已连接 Wi-Fi 网络： 持续常亮
- 已启用云服务，未连接： 1 秒 ON / 5 秒 OFF
- 已连接 Shelly Cloud： 持续常亮
- OTA（空中升级）： 0.5 秒 ON / 0.5 秒 OFF
- 长按按钮 5 秒： 0.5 秒 ON / 0.5 秒 OFF
- 长按按钮 10 秒： 0.25 秒 ON / 0.25 秒 OFF
注：状态按从上到下的优先级顺序处理，后续状态会覆盖前一状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 38 × 42.5 × 16.5 mm / 1.50 × 1.67 × 0.65 英寸 |
| 重量 | 24.3 g / 0.86 oz |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（实心、绞合、线鼻） |
| 导线剥线长度 | 5 至 6 mm / 0.20 至 0.24 英寸 |
| 安装方式 | 嵌入墙内 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 青柠绿 |
| 字体颜色 | 黑色 |
| 接线端子颜色 | 黑色 |
| 环境条件 | | | 环境工作温度 | -20 °C 至 40 °C / -5 °F 至 105 °F | | 湿度 | 30 % 至 70 % RH | | 最大海拔高度 | 2000 m / 6562 ft |
| 电气参数 | | | 供电电压 | 220–240 V~ 50 Hz | | 功耗 | < 1.5 W | | 无需中性线 | 是 | | 无中性线且无旁路时最小负载 | 20 W | | 调光类型 | 尾沿调光 | | 外部保护 | 16 A，B 或 C 型脱扣特性，6 kA 分断能力，能量限制等级 3 | | 短路保护 | 是 |
| 输出电路额定值 | | | 最大输出功率 | 200 W |
| 传感器与仪表* | | | 电压表量程（AC） | 180 V – 240 V | | 电压表精度 | ±5 %（使用中性线时） | | 电流表量程（AC） | 0 A – 3 A | | 电流表精度 | ±5 %（使用中性线时） | | 内置温度传感器 | 是 |
* 精确测量需配合中性线使用。
| 无线通信 | | | Wi-Fi | | | 协议 | IEEE 802.11 b/g/n | | 射频频段 | 2412 – 2472 MHz | | 最大射频功率 | < 20 dBm | | 传输范围 | 室内最高 30 米 / 室外最高 50 米
（受当地环境影响） |
| 蓝牙 | | | 协议 | Bluetooth 4.2 | | 射频频段 | 2402 – 2480 MHz | | 最大射频功率 | < 4 dBm | | 传输范围 | 室内最高 10 米 / 室外最高 30 米
（受当地环境影响） |
| 微控制器单元 | | | CPU | ESP32 C3 + STM32 G051 | | 时钟频率 | ESP32 C3：40 MHz | | 闪存容量 | 8 MB |
| 固件功能 | | | 定时计划 | 20 个 | | Webhooks（URL 操作） | 20 个，每条最多支持 5 个 URL | | 脚本功能 | 支持 | | MQTT | 支持 | | 高级定时计划 | 支持 | | KVS（键值存储） | 支持 |
基础接线图
图 1 – 带中性线
图 2 – 无中性线，带旁路
图例说明
端子标识
- L（2 个）：两个火线端子
- N：中性线端子
- O（2 个）：两个连接负载的输出端子
- S1, S2：用于灯光控制的开关/按钮输入端子
导线标识
- L：火线（220–240 V~）
- N：中性线
