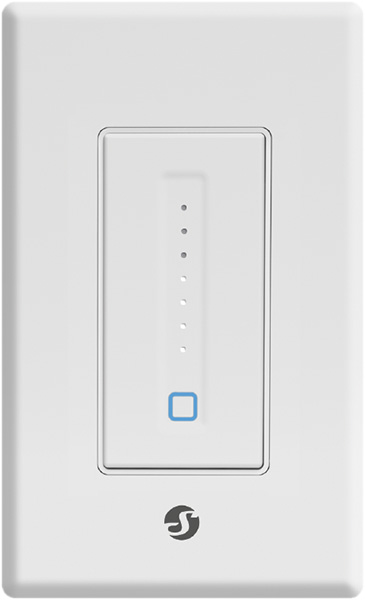

Shelly Plus Wall Dimmer
设备标识
- 设备名称： Shelly Plus Wall Dimmer
- 设备型号： SNDM-0013US
- 设备SSID： ShellyPlusWDUS-XXXXXX
简要说明
Shelly Plus Wall Dimmer（以下简称“设备”）可实现灯具的开关控制，并调节兼容调光灯具的亮度。该设备专为替换标准美国墙装开关而设计，接线简单。配备完整的 gen2 固件功能，为专业集成商提供高级选项，以定制面向终端用户的解决方案。设备可在本地 Wi-Fi 网络中独立运行，也可无缝集成至基于云的家庭自动化服务。
只要设备连接到 Wi-Fi 路由器并接入互联网，用户即可通过任何具备网络连接的设备远程访问、配置和监控该设备。
设备内置网页界面，支持本地监控、控制及参数配置。
功能特性
- 夜间模式
- 每周定时计划
- 自动开关定时器
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府/市政项目
- 大学/学院设施
集成支持
- Google Assistant
- Amazon Alexa
- Samsung SmartThings

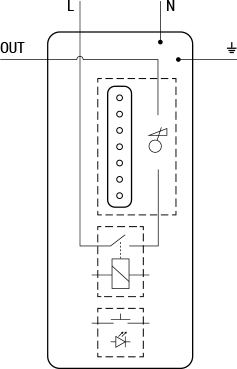

简化内部原理图
设备电气接口
输入端口
- 2 根火线：
- 黑色 L（火线）
- 白色 N（零线）
- 1 根绿色 ⏚（接地）线
输出端口
- 1 根红色 OUT 线（连接负载/灯具）
连接方式
- Wi-Fi（802.11 b/g/n）
- Bluetooth 4.2
支持的负载类型
- 白炽灯
- 仅支持调光的 LED 灯
- 仅支持调光的 CFL 灯
用户界面
输入操作
一个带 LED 指示的电源按钮：
- 轻按一次：开关灯。
- 长按 5 秒：激活设备热点（AP）。
- 长按 10 秒：恢复出厂设置。
一个带亮度 LED 指示的滑块：
- 向上滑动：增加亮度。
- 向下滑动：降低亮度。
输出指示
电源按钮 LED 指示：
蓝色 Wi-Fi LED*：
- AP 已启用，Wi-Fi 未启用：蓝灯闪烁（1 秒亮 / 1 秒灭）¹
- Wi-Fi 已启用，未连接：蓝灯慢速闪烁（1 秒亮 / 3 秒灭）²
- Wi-Fi 已连接，云服务禁用或已连接：持续亮起的蓝灯
- Wi-Fi 已连接，云服务启用但未连接：蓝灯极慢闪烁（1 秒亮 / 5 秒灭）³
- 按住电源键 5 秒：蓝灯快速闪烁（1/5 秒亮 / 1/2 秒灭）⁴
- 按住电源键 10 秒：蓝灯极快闪烁（1/5 秒亮 / 1/5 秒灭）⁵
- 正在进行 OTA 升级：蓝灯快速闪烁（1/5 秒亮 / 1/2 秒灭）⁴
白色电源 LED**（灯亮时点亮）：
- AP 已启用，Wi-Fi 未启用：白灯闪烁（1 秒亮 / 1 秒灭）¹
- Wi-Fi 已启用，未连接：白灯慢速闪烁（1 秒亮 / 3 秒灭）²
- Wi-Fi 已连接，云服务禁用或已连接：持续亮起的白灯
- Wi-Fi 已连接，云服务启用但未连接：白灯极慢闪烁（1 秒亮 / 5 秒灭）³
- 按住电源键 5 秒：白灯快速闪烁（1/5 秒亮 / 1/2 秒灭）⁴
- 按住电源键 10 秒：白灯极快闪烁（1/5 秒亮 / 1/5 秒灭）⁵
- 正在进行 OTA 升级：白灯快速闪烁（1/5 秒亮 / 1/2 秒灭）⁴
亮度 LED 指示：
- 当灯关闭时，仅有一个白色小点亮起。
- 当灯开启时，一条垂直的白色点阵亮起：
- 每点亮一个点，表示亮度增加 14%（顶部点代表 84–100% 亮度）。
* 蓝色 Wi-Fi LED 可通过设置启用（默认）或禁用。
** 白色电源 LED 可由用户配置为：匹配输出（默认）、反向输出、始终常亮或始终熄灭。
关于指示灯闪烁模式说明：
¹ 1 秒亮 / 1 秒灭
² 1 秒亮 / 3 秒灭
³ 1 秒亮 / 5 秒灭
⁴ 1/5 秒亮 / 1/2 秒灭
⁵ 1/5 秒亮 / 1/5 秒灭
技术规格
| 类别 | 规格参数 |
|---|---|
| 物理特性 | |
| 不含面板与导线尺寸（高×宽×深） | 104 × 44 × 39 ±0.5 mm / 4.09 × 1.73 × 1.50 ±0.02 in |
| 含面板但不含导线尺寸（高×宽×深） | 120 × 70 × 39 ±0.5 mm / 4.72 × 2.76 × 1.50 ±0.02 in |
| 不含面板重量 | 105 g / 3.70 oz |
| 含面板重量 | 121 g / 4.28 oz |
| 外壳材质 | ABS |
| 颜色 | 白色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% RH |
| 电气参数 | |
| 交流供电电压 | 100 – 120 V, 50/60 Hz |
| 直流供电电压 | 不适用 |
| 功耗 | < 3 W |
| 输出电路额定值 | |
| 120 VAC 下最大负载功率 | |
| 白炽灯 | 400 W |
| 仅支持调光的 LED/CFL | 150 W |
| 无线通信 | |
| 射频频段 | 2400 – 2495 MHz |
| 最大射频功率 | < 20 dBm |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 传输范围 | 室内最高 30 米（100 英尺），室外最高 50 米（160 英尺）（受本地环境影响） |
| Bluetooth 协议 | 4.2 |
| Bluetooth 传输范围 | 室内最高 10 米（33 英尺），室外最高 30 米（100 英尺）（受本地环境影响） |
| 微控制器（MCU） | |
| CPU | ESP32 |
| Flash 存储容量 | 4 MB |
| 固件功能 | |
| Webhooks（URL 操作） | 20 个钩子，每个最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |
| CoAP 支持 | 否 |

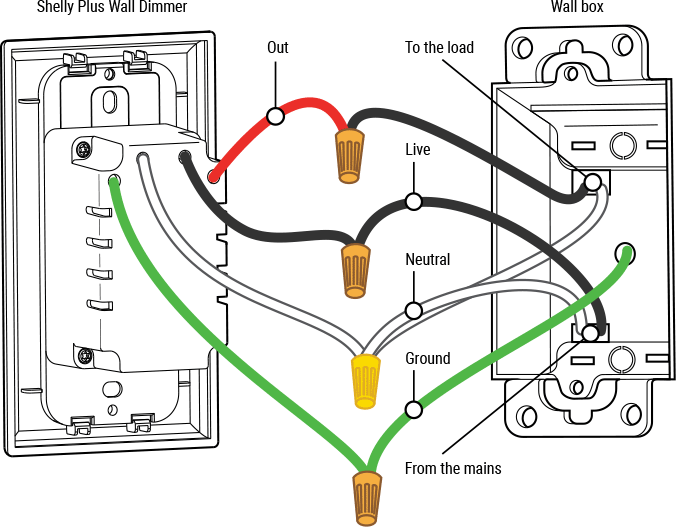

接线图
