Shelly 2L Gen3
设备识别
- 设备名称： Shelly 2L Gen3
- 设备型号： S3SW-0A2X4EUL
- 设备SSID： Shelly2LG3-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1013
简要说明
Shelly 2L Gen3 是一款紧凑型双通道智能开关，专为精确的照明控制而设计。其关键特性在于无需中性线即可运行。但必须与一个并联连接在通道1负载端的 Shelly Bypass 1L/2L Gen3 配合使用。该设备可通过智能手机、平板电脑、PC 或集成的家庭自动化系统实现无缝照明控制。
它可在本地 Wi-Fi 网络上独立运行，也可接入基于云的家庭自动化服务。只要设备保持连接到 Wi-Fi 路由器和互联网，用户即可从几乎任何地方访问、控制和监控照明系统。
设计灵活，Shelly 2L Gen3 可轻松安装于标准电气墙盒内，可隐蔽地置于开关后方或空间受限区域。其内置 Web 界面支持直观的监控、控制和设备参数微调。
此设备支持 Matter 功能，可通过固件更新启用。
主要功能
- 完美适用于改造项目！ 无需中性线。仅通过火线即可供电并控制灯具或其他电器。
- 双通道控制！ 可独立控制两个独立的灯具或设备。
- 低最小负载要求： 必须在负载附近安装 Shelly Bypass 1L/2L Gen3（通道1），以支持超过 5W 的灯泡控制。
- Wi-Fi 连接： 连接到家庭 Wi-Fi 网络，可通过 Shelly 移动应用或第三方平台实现远程控制。
- 远程控制： 通过移动或桌面版 Shelly 应用，在任何有互联网连接的地方控制已连接设备。
- 语音控制： 兼容 Amazon Alexa 和 Google Assistant，支持语音命令实现免提操作。
- 定时与自动化： 支持定时器和自定义场景——例如，设定灯光在特定时间自动开关。
- 兼容性：
- 经过设计与测试，兼容多种类型的照明设备。
- 工作电压范围广泛：220–240 VAC。
- 紧凑设计： 可轻松安装于标准墙盒或开关背后，节省空间。
- 过热保护： 内置温度传感器，防止因过热造成损坏。
- 本地与远程访问： 可在同一网络下本地控制，也可通过云端远程控制。
- OTA 升级： 支持空中无线固件更新，持续提升性能、安全性和功能。
- 智能家居生态系统集成： 兼容 MQTT、Home Assistant 等主流智能家居平台，增强灵活性。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府/市政单位
- 大学/学院
集成支持
Amazon Alexa 支持的功能
- 切换控制器（Toggle Controller）
Google Smart Home 支持的属性
- 开/关（On/Off）
Samsung SmartThings 支持的功能
- 开关（Switch）
简化内部原理图
设备电气接口
输入端口
- 两个螺丝端子上的开关/按钮输入：S1 和 S2
- 一个螺丝端子上的电源输入：L
输出端口
- 一个螺丝端子上的开关/按钮信号输出：Sx
- 两个螺丝端子上的继电器输出：O1 和 O2
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
支持的负载类型
输出 1：
- 白炽灯
- LED 灯
注：不兼容使用降压变压器的低压灯具
输出 2：
- 白炽灯
- LED 灯
- 荧光灯
- 风扇
用户界面
输入部分
- 一个（控制）按钮：
- 长按 5 秒：启用设备热点及蓝牙连接。
- 长按 10 秒：执行恢复出厂设置。
输出指示灯
- 单色 LED 指示灯状态如下：
- AP 启用，Wi-Fi 关闭： 1 秒亮 / 1 秒灭
- Wi-Fi 启用，未连接： 1 秒亮 / 3 秒灭
- 已连接 Wi-Fi 网络： 持续常亮
- 云服务启用，未连接： 1 秒亮 / 5 秒灭
- 已连接 Shelly 云： 持续常亮
- OTA 更新进行中： 0.5 秒亮 / 0.5 秒灭
- 长按 5 秒按钮： 0.5 秒亮 / 0.5 秒灭
- 长按 10 秒按钮： 0.25 秒亮 / 0.25 秒灭
注：状态按优先级顺序列出，高优先级状态会覆盖低优先级状态。
规格参数
| 项目 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 ±0.5 mm / 1.46 × 1.65 × 0.63 ±0.02 in |
| 重量 | 28 g / 1 oz |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（单股、多股、线鼻） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 in |
| 安装方式 | 墙内嵌入式安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 青绿色 |
| 端子颜色 | 黑色 |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 存储温度 | 10 °C 至 40 °C |
| 湿度 | 30% 至 70% RH |
| 最大海拔高度 | 2000 m / 6562 ft |
| 电气参数 | |
| 电源输入 | 220–240 V~, 50 Hz (O1 负载需配合 Shelly Bypass) |
| 是否包含 Shelly Bypass | 是 |
| 功耗 | < 1.2 W |
| 无需中性线 | 是 (O1 负载需配合 Shelly Bypass) |
| 无中性线且无 Bypass 时的最小负载 | 不适用 (O1 需 Bypass；白炽灯负载无需 Bypass) |
| 输出电路额定值 | |
| 最大切换电压 | 240 V~ |
| 最大切换功率 | |
| • 通过 O1 | 200 W |
| • 通过 O2 | 700 W |
| 传感器与计量 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2495 MHz |
| 最大射频功率 | < 20 dBm |
| 传输距离 | 室内最高 30 m / 100 ft，室外最高 50 m / 160 ft （受当地环境影响） |
| 蓝牙 | |
| 协议版本 | 4.2 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 4 dBm |
| 传输距离 | 室内最高 10 m / 33 ft，室外最高 30 m / 100 ft （受当地环境影响） |
| 微控制器单元 (MCU) | |
| CPU | ESP-Shelly-C38F |
| 时钟频率 | 160 MHz |
| RAM | 512 KB |
| Flash | 8 MB |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个，每个最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |

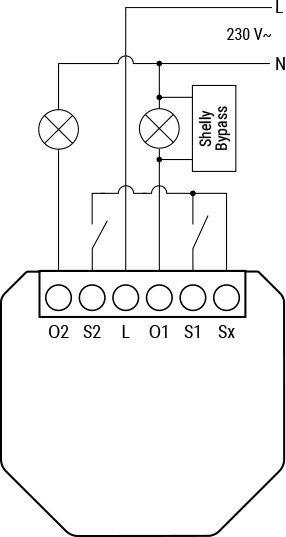

基础接线图
图例说明
| 端子标识 | 描述 |
|---|---|
| S1 | 开关输入端子 1 |
| L | 火线（220–240 V~） |
| S2 | 开关输入端子 2 |
| N | 中性线 |
| Sx | 开关信号输出端子 |
| L | 火线（220–240 V~）端子 |
| O1 | 负载电路输出端子 1 |
| O2 | 负载电路输出端子 2 |
Shelly Smart Control
故障排查
(内容待补充)
组件与 API
合规性文件
- Shelly 2L Gen3 多语言欧盟合规声明（2025-07-22）
- Shelly 2L Gen3 英国 PSTI ACT 合规声明
- 合规档案：Shelly 2L Gen3 欧盟合规声明 83 09.04.02025
