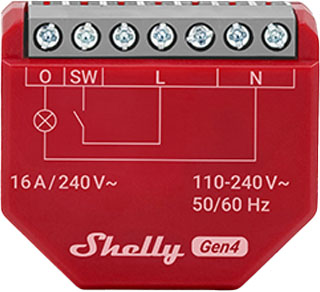

Shelly 1PM Gen4 ANZ
设备识别
- 设备名称： Shelly 1PM Gen4
- 设备型号： S4SW-001P16EU
- 设备SSID： Shelly1PMG4-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1029
简要说明
Shelly 1PM Gen4 ANZ 是一款紧凑型智能开关，集成功率测量功能，可通过智能手机、平板电脑、PC 或智能家居系统远程控制电器。它可在本地 Wi-Fi 网络中独立运行，也可与基于云的智能家居服务集成。
在连接互联网的情况下，用户可随时随地访问、控制和监控该设备。专为安装于标准电气墙盒内、插座后方、开关后方或其他狭小空间而设计，可无缝融入现有布线系统。
设备配备嵌入式网页界面，便于配置和实时监控。搭载多协议无线微控制器（MCU），支持 Zigbee 和蓝牙连接，确保通信安全可靠。本设备还兼容 Matter 协议。
主要功能
- Wi-Fi 连接： 支持接入家庭 Wi-Fi 网络（802.11 b/g/n/ax），通过移动应用或兼容设备实现远程监控与控制。
- 蓝牙连接： 支持 BLE 网关功能，在初始设置和配对时非常有用。
- Zigbee 连接： 可加入 Zigbee 网络，扩展自动化能力。
- 智能家居集成： 兼容 Google Assistant、Amazon Alexa 和 Samsung SmartThings，支持语音控制与自动化场景。
- 带功率测量的智能开关： 作为智能开关使用的同时，可实时测量所连设备的功耗。
- 紧凑设计： 小巧外形，适合安装在空间受限的位置，如标准墙盒、插座或开关背后。
- 远程控制： 可通过移动设备或智能家居平台远程操作电器。
- 本地与云端运行： 可在本地网络独立运行，也可连接云服务实现远程访问。
- 升级处理器： 硬件升级，性能更强，并原生支持 Zigbee。
- 远程访问： 当设备在线时，可从任何联网位置进行完整远程访问、控制和监控。
- 嵌入式 Web 界面： 内置网页 UI，用于配置、状态监控和参数调整。
- 无线协议支持： 支持 Wi-Fi（802.11 b/g/n/ax）和蓝牙 5.0，并提供明确的室内/室外覆盖范围规格。
- BLE 网关： 通过将 Shelly BLU 设备的蓝牙信号转发至云端或本地设备，将其接入更广泛的 Shelly 生态系统。
- Wi-Fi 范围扩展器： 接收、放大并重新传输信号，扩大 Wi-Fi 覆盖范围。
- Zigbee 范围扩展器： 通过中继信号，延长 Zigbee 网络的通信距离。
- 脚本支持： Shelly 脚本语言功能
- 广泛集成选项： 支持 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）、UDP 及第三方集成。
- 定时调度： 可基于日期、时间、星期几、小时、分钟和秒创建复杂定时任务。
- 虚拟组件： 虚拟动态组件文档
- KNX Net/IP 支持： KNX 集成指南
应用场景
电器控制
远程管理并自动化照明、风扇、加热器及其他电器设备。
功率监测
实时跟踪连接电器的能耗，识别能效低下的设备并优化用电。
智能家居集成
集成至智能家居系统，创建自定义场景、自动化流程和定时操作。
能源效率提升
利用功率数据检测高耗电设备，做出明智决策以降低整体能耗。
远程监控
即使不在家中，也能监控和控制设备——适用于安防、便利性和效率提升。
智能家居应用场景
带功率监测的照明控制
- 远程开关灯并追踪其能耗。
- 通过分析异常功耗判断灯泡是否损坏。
- 识别照明能耗过高的区域。
电器监控与自动化
- 自动化并记录高负载电器（如烤箱、洗碗机、洗衣机）的使用情况。
- 根据功耗模式触发通知（如洗衣完成提醒）。
- 在电价较低时段安排运行，节省电费。
加热器与锅炉控制
- 控制电热水器或房间加热器（最大切换电流：16A）。
- 监测供暖能耗，估算运行成本。
- 基于温度阈值或时间段自动启停。
过载保护
- 设置最大功率阈值，防止电路过载。
- 若功耗超过预设限值，自动断开连接。
商业与零售应用
办公室能源优化
- 跟踪共享设备（打印机、咖啡机）的能耗。
- 在非工作时间自动关闭，减少浪费。
带能效分析的照明分区
- 按区域分组照明，分析使用模式以节约成本。
预防性维护
- 检测异常功耗趋势，提前预警机械或灯具故障。
工业与公用事业应用
1. 带监测的电机或水泵控制
- 控制灌溉或循环水泵（最大切换电流：16A）。
- 通过功耗数据监测电机性能，发现欠载或过载情况。
2. 太阳能/离网电源使用追踪
- 监测由逆变器或电池备份供电的负载（最大切换电流：16A）。
- 根据太阳能发电量或电池电量优化负载分配。
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售店、餐厅、加油站）
- 政府/市政机构
- 大学/学院
集成支持
| 平台 | 是否支持 |
|---|---|
| Amazon Alexa | 是 |
| Google Smart Home | 是 |
| Samsung SmartThings | 是 |
简化内部原理图
设备电气接口
输入端口
- 1 个螺丝端子开关/按钮输入：SW
- 5 个螺丝端子电源输入：2 N 和 3 L
输出端口
- 1 个带功率测量功能的继电器输出，位于螺丝端子：O
扩展接口
- Shelly 专有串行接口
⚠ 警告！ 当设备通电时，扩展接口存在高压。请勿在运行过程中触碰。
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
- Matter
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯、加热元件）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（带 RC 阻尼器）（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入
- 一个（控制）按钮：
- 长按 5 秒：启用设备热点与蓝牙。
- 长按 10 秒：恢复出厂设置。
- 快速连续按 5 次：在 Matter 固件与 Zigbee 固件之间切换。
- 快速连续按 3 次：进入 Zigbee 包含模式（持续 2 分钟）。
输出
- 单色 LED 指示灯：
- 启用 AP，Wi-Fi 关闭：1 秒亮 / 1 秒灭
- Wi-Fi 已启用但未连接：1 秒亮 / 3 秒灭
- 已连接 Wi-Fi：常亮
- 云服务已启用但未连接：1 秒亮 / 5 秒灭
- 已连接 Shelly 云：常亮
- 正在进行 OTA 更新：0.5 秒亮 / 0.5 秒灭
- 按住按钮 5 秒：0.5 秒亮 / 0.5 秒灭
- 按住按钮 10 秒：0.25 秒亮 / 0.25 秒灭
注：LED 状态按从上到下的优先级执行，后续状态会覆盖前一状态。
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | 27 g / 0.95 oz |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lb·in |
| 导线截面积 | 0.2 – 2.5 mm² / 24 – 14 AWG（实心、绞合线、线鼻子） |
| 剥线长度 | 6 – 7 mm / 0.24 – 0.28 英寸 |
| 安装方式 | 墙面底盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 红色 |
| 端子颜色 | 灰色（鼠灰） |
| 环境条件 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH |
| 最大海拔高度 | 2000 m / 6562 ft |
| 电气参数 | |
| 电源输入 | 110–240 V~ |
| 功耗 | < 1 W |
| 是否需要零线 | 否 |
| 外部保护 | 符合 EN60898-1 标准的电缆保护开关（B/C 型跳脱特性，最大 16 A，最小 6 kA 开断容量，Class 3 能量限制） |
| 输出电路额定值 | |
| 最大开关电压 | 240 V~ |
| 最大开关电流 | 16 A（在 240 V~ 下） |
| 传感器与计量 | |
| 交流电压表 | 是 |
| 交流电流表 | 是 |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 – 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最高 30 米 / 室外最高 50 米（视环境而定） |
| 蓝牙 | |
| 协议 | 5.0 |
| 射频频段 | 2402 – 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 通信范围 | 室内最高 10 米 / 室外最高 30 米（视环境而定） |
| Zigbee | |
| 协议 | IEEE 802.15.4 |
| Zigbee 中继功能 | 是 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 20 dBm |
| 通信范围 | 室内最高 100 米 / 室外最高 300 米（视环境而定） |
| 微控制器单元 | |
| CPU | ESP-Shelly-C68F |
| Flash 存储 | 8 MB |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 总共 20 个，每个钩子最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |
基础接线图
图例说明
端子标识
- O：负载电路输出端子
- L：火线（110–240 V~）
- SW：开关输入端子（控制 O）
- N：零线
导线标识
- L：火线端子（110–240 V~）
- N：零线端子
