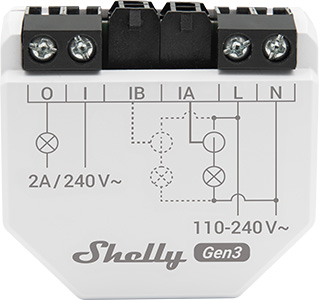

Shelly EM Gen3
设备识别
- 设备名称： Shelly EM Gen3
- 设备型号： S3EM-002CXCEU
- 设备SSID： ShellyEMG3-XXXXXXXXXXXX
- BLE 模型 ID： 0x1027
简要说明
Shelly EM Gen3 是一款紧凑型智能电能表，最多可使用两个电流互感器（非接触式测量）来监测电器的用电情况。它可将数据发送至手机、平板电脑、PC 或家庭自动化系统，并可在本地 Wi-Fi 网络上独立运行，或通过基于云的家庭自动化服务进行操作。该设备具备内部存储功能，可保存长达 10 天的分钟级数据记录。
设备配备一个干接点继电器，用于控制外部负载，并支持远程访问、控制和监控——只要设备保持连接到 Wi-Fi 接入点即可实现。
Shelly EM Gen3 专为安装在标准电气墙盒中设计，适用于插座后方、开关后方或其他空间受限的位置。
嵌入式网页界面允许用户通过浏览器直接监控、配置和控制设备。
主要特性
- 紧凑的外形设计
- 单相双通道电能测量
- 电流互感器输入，支持非接触式感应
- 干接点继电器，用于负载控制
- 实时时钟（RTC）
- 本地数据日志记录：最多保存 10 天的 1 分钟分辨率数据
应用场景
- 用电量监测： 实时跟踪连接设备的能耗，了解用电模式并识别效率低下问题。
- 能效优化： 分析用电趋势，相应优化电力消耗。
- 电器健康检查： 长期监测功率变化，检测异常——突然的峰值可能表明设备故障。
- 成本管理： 估算各设备的运行成本，更好地管理电费支出。
- 节省空间的改造安装： 可轻松安装于标准墙盒、插座后方或狭小空间。
- 远程监控： 将数据发布至 Shelly Cloud 或第三方云平台，实现异地监控。
- 本地监控与自动化： 基于瞬时功率或累计能量的本地规则运行，无需依赖云端。
主要应用场景
- 住宅
- 多户住宅单元（公寓、联排别墅、酒店）
- 轻型商业场所：小型办公室、零售店、餐厅、加油站
- 政府/市政设施
- 教育机构（大学、学院）
- 农业及农场运营
简化内部原理图
连接方式
- Wi-Fi
- 蓝牙
协议支持
- MQTT
- HTTP
- WebSocket
- RPC
安全功能
- 内置温度感应与上报功能
支持的负载类型
- 阻性负载（白炽灯、加热元件）
- 容性负载（LED 驱动器、电容组、电子设备、电机启动电容）
- 感性负载（变压器、风扇、冰箱、空调）
用户界面
输入
- 一个（控制）按钮
- 长按 5 秒：启用设备热点和蓝牙功能。
- 长按 10 秒：恢复出厂设置。
输出
- LED（单色指示灯）
- 启用 AP，Wi-Fi 关闭：1 秒亮 / 1 秒灭
- Wi-Fi 已启用但未连接：1 秒亮 / 3 秒灭
- 已连接 Wi-Fi 网络：持续常亮
- 启用云服务但未连接：1 秒亮 / 5 秒灭
- 已连接 Shelly Cloud：持续常亮
- 正在进行 OTA（空中升级）：0.5 秒亮 / 0.5 秒灭
- 按钮长按 5 秒：0.5 秒亮 / 0.5 秒灭
- 按钮长按 10 秒：0.25 秒亮 / 0.25 秒灭
注意： LED 状态按列出顺序优先级排序，高优先级状态会覆盖低优先级状态。
规格参数
| 类别 | 参数 | 值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | - EM Gen3：23 克 / 0.81 盎司 - CT 50A：50 克 / 1.76 盎司 | |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin | |
| 导线截面积 | 0.2 – 2.5 mm² / 24 – 14 AWG（实心、绞合线、压接端子） | |
| 导线剥线长度 | 6 – 7 mm / 0.24 – 0.28 英寸 | |
| 安装方式 | 墙面底盒、电气柜 | |
| 外壳材质 | 塑料 | |
| 外壳颜色 | 白色、炭灰色 | |
| 连接器颜色 | 黑色 | |
| 环境条件 | 工作环境温度 | -20 °C 至 +40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH | |
| 最大海拔高度 | 2000 米 / 6562 英尺 | |
| 电气参数 | 供电电源 | 110 – 240 V~ 50/60 Hz |
| 功耗 | < 1.2 W | |
| 是否需要零线 | 是 / 否 | |
| 外部保护 | 2 A，脱扣特性 B 或 C， 6 kA 分断能力， 限能等级 3 | |
| 输出电路额定值 | 最大切换电压 | 240 V~ |
| 最大切换电流 | 2 A / 240 V~ | |
| 传感器与计量 | 电压表（交流） | 110–240 V~ 50/60 Hz |
| 电压表精度 | ±2% | |
| 电流表（交流） | 0 – 80 A | |
| 电流表精度 | ±2%（2–50 A），±2%（1–2 A），±5%（0–1 A） | |
| 兼容 CT | - CT 50A（已包含） - CT 80A | |
| 功率与电能测量 | 有功功率和视在功率 有功电能和视在电能 功率因数 基波有功和基波无功电能 | |
| 通道间校准最小负载 | 500 W | |
| 空载阈值 | 每通道 30 VA | |
| 测量数据存储 | 至少保存 10 天的 1 分钟分辨率数据 | |
| 数据导出 | - PQ 记录值以 CSV 格式导出 - 通过 RPC 接口以 JSON 格式导出 | |
| 内置温度传感器 | 是 | |
| 无线通信 | Wi-Fi | |
| 协议 | 802.11 b/g/n | |
| 射频频段 | 2412 – 2472 MHz | |
| 最大发射功率 | < 20 dBm | |
| 通信范围 | 室内最高 30 米 / 100 英尺 室外最高 50 米 / 160 英尺 （取决于当地环境） | |
| 蓝牙 | ||
| 协议 | 4.2 | |
| 射频频段 | 2402 – 2480 MHz | |
| 最大发射功率 | < 4 dBm | |
| 通信范围 | 室内最高 10 米 / 33 英尺 室外最高 30 米 / 100 英尺 （取决于当地环境） | |
| 微控制器单元 | CPU | ESP-Shelly-C38F |
| Flash 存储 | 8 MB | |
| 固件功能 | 定时任务 | 支持 |
| Webhooks（URL 动作） | 20 个钩子，每个最多支持 5 个 URL | |
| 脚本支持 | 支持 | |
| MQTT | 支持 | |
| 加密 | 支持（传输层） | |
| 认证 | 支持（应用层和传输层） |

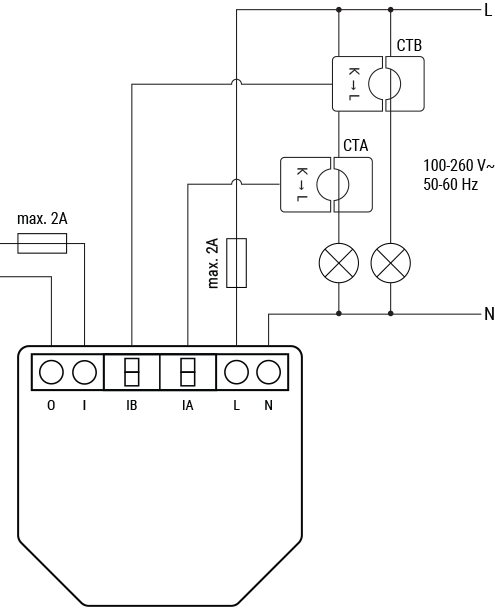

基础接线图
图例
| 符号 | 描述 |
|---|---|
| O | 负载回路输出端子 |
| L | 火线（110–240 V） |
| I | 负载回路输入端子 |
| N | 零线 |
| IA | 第一通道电流互感器输入 |
| IB | 第二通道电流互感器输入 |
| CTA | 第一通道电流互感器 |
| CTB | 第二通道电流互感器 |
| L | 火线（110–240 V）端子 |
| N | 零线端子 |
Shelly Smart Control
故障排除
检查 CT 安装
- 若出现意外负读数，请确认 CT 安装方向正确：确保 K 端子连接至火线侧。
验证电源供应
- 检查电源线缆、插座以及设备上的任何可见电源指示灯。
检查连接
- 确保所有接线和端子连接牢固且正确插入。松动连接可能导致异常行为。
审查设备设置
- 确认配置设置符合预期用途，特别是网络、CT 和自动化规则设置。
更新固件/软件
- 检查是否有可用的固件更新。保持设备最新可修复已知问题并提升稳定性。
重启设备
- 关闭设备，等待 5–10 秒后再重新上电。此操作可清除临时故障。
检查网络配置
- 确认 Wi-Fi 设置正确。如需，可尝试重启路由器或接入点以测试连通性。
检查物理状况
- 查看是否存在物理损坏、过热或异常噪音。
确认兼容性
- 确保与其他系统组件（硬件和软件）兼容。
监控环境条件
- 避免在规定温度和湿度范围之外运行设备。
评估电能质量
- 电压波动或浪涌可能影响性能。建议使用浪涌保护器或稳压器。
*以上步骤为通用指导。特定问题可能需要定制解决方案。若问题持续存在，请联系 技术支持。
