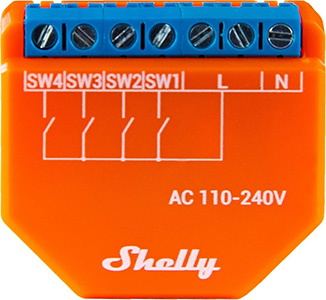

Shelly Plus i4
设备标识
- 设备名称： Shelly Plus i4
- 设备型号： SNSN-0024X
- 设备SSID： ShellyPlusI4-XXXXXX
简要说明
Shelly Plus i4 是一款智能 Wi-Fi 开关输入设备，可手动触发或禁用任意创建的场景，执行同步操作或复杂的触发逻辑。它能够控制其他连接的 Shelly 开关、传感器或通过 HTTP 和 MQTT 协议管理的设备。
该设备体积紧凑，可安装在标准墙开关后方，支持多达四个输入信号的状态指示与控制。只要设备连接到 Wi-Fi 路由器，即可实现远程访问和监控。
专为安装于标准电气墙盒中设计，适用于电源插座、灯具开关或其他狭小空间。
设备内置 Web 界面，用于配置和控制。
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
- Alexa（通过虚拟设备流程）
简化内部原理图
设备电气接口
输入端口
- 4 个螺丝端子开关/按钮输入：SW1、SW2、SW3、SW4
- 3 个螺丝端子电源输入：1 N（零线）、2 L（火线）
输出端口
无
扩展接口
- Shelly 专用串行接口
⚠ 注意！ 当设备通电时，扩展接口上存在高压。请在连接或操作时格外小心。
连接方式
- Wi-Fi
- 蓝牙
安全特性
- 过热保护
用户界面
输入端口
- 1 个（复位）按钮
- 按住 5 秒以启用接入点模式并建立蓝牙连接。
- 按住 10 秒执行出厂重置。
输出端口
- 单色 LED 指示灯
- AP 已启用，Wi-Fi 未启用： 1 秒亮 / 1 秒灭
- Wi-Fi 已启用，未连接网络： 1 秒亮 / 3 秒灭
- 已连接 Wi-Fi 网络： 常亮
- 云服务已启用，未连接： 1 秒亮 / 5 秒灭
- 已连接 Shelly Cloud： 常亮
- OTA（空中升级）： 0.5 秒亮 / 0.5 秒灭
- 按钮按住 5 秒： 0.5 秒亮 / 0.5 秒灭
- 按钮按住 10 秒： 0.25 秒亮 / 0.25 秒灭
注： LED 状态按从上到下的顺序优先级排列，后续状态会覆盖前一个状态。
规格参数
| 类别 | 规格说明 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 ±0.5 mm / 1.46 × 1.65 × 0.63 ±0.02 英寸 |
| 重量 | 18 克 / 0.63 盎司 |
| 安装方式 | 墙盒安装 |
| 螺丝端子最大扭矩 | 0.4 N·m / 3.5 lbf·in |
| 导线截面积 | 0.5 至 1.5 mm² / 20 至 16 AWG |
| 导线剥线长度 | 5 至 6 mm / 0.20 至 0.24 英寸 |
| 外壳材质 | 塑料 |
| 颜色 | 橙色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30% 至 70% RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 电源输入 | 110–240 VAC，50/60 Hz |
| 功耗 | <1 W |
| 传感器与计量 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| 射频频段 | 2400–2495 MHz |
| 最大射频输出功率 | <20 dBm |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 传输范围 | 室内最高 30 米 / 100 英尺；室外最高 50 米 / 160 英尺 （受本地环境影响） |
| 蓝牙协议 | 4.2 |
| 蓝牙传输范围 | 室内最高 10 米 / 33 英尺；室外最高 30 米 / 100 英尺 （受本地环境影响） |
| 主控单元 (MCU) | |
| CPU | ESP32-U4WDH |
| Flash 存储 | 4 MB |
| 固件功能 | |
| Webhooks（URL 操作） | 共 20 个，每个钩子最多支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |

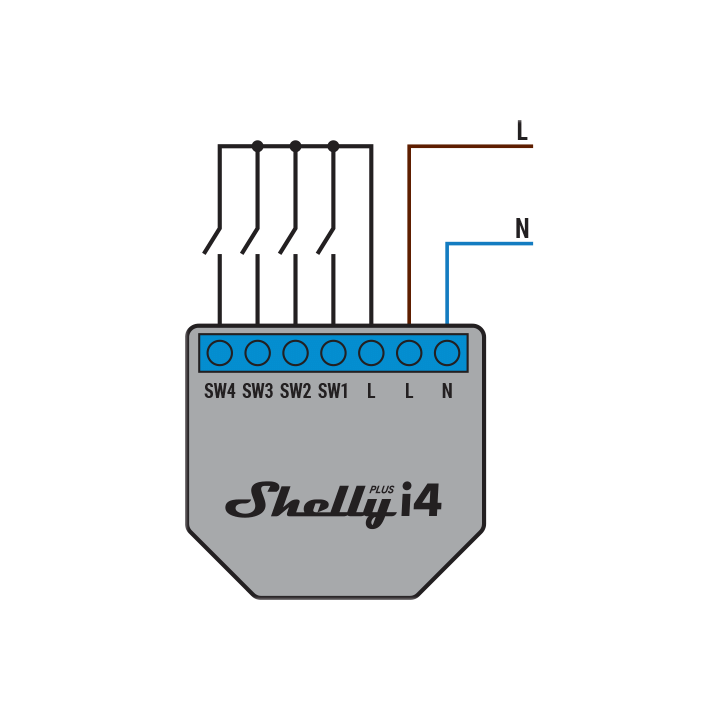

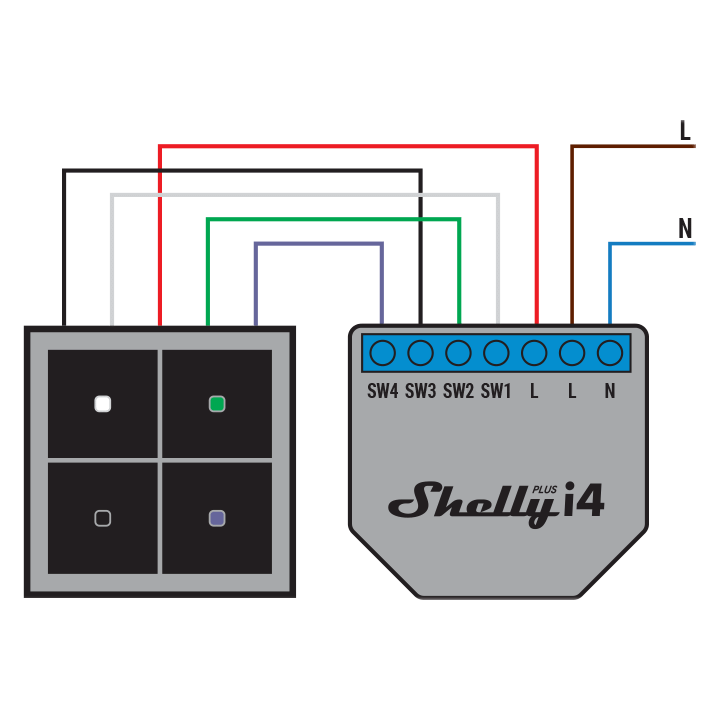

基础接线图
图例说明
端子定义
- SW1, SW2, SW3, SW4：开关/按钮输入端子
- L：火线（110–240 V）端子
- N：零线端子
导线标识
- L：火线（110–240 V）导线
- N：零线导线
