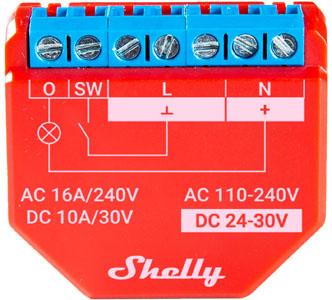

Shelly Plus 1PM
设备标识
- 设备名称： Shelly Plus 1PM
- 设备型号： SNSW-001P16EU
- 设备SSID： ShellyPlus1PM-XXXXXX
简要说明
Shelly Plus 1PM 是一款紧凑型智能开关，内置电能测量功能，可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电器的远程控制。该设备可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行操作。
只要设备连接到 Wi-Fi 路由器并接入互联网，用户即可从任何有网络连接的位置远程访问、控制和监控设备。
专为改造安装设计，可适配标准电气墙盒、电源插座后方、灯具开关或其它空间受限的位置。
设备配备嵌入式网页界面，用于监控、控制和配置。
主要应用场景
- 住宅
- 多住户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售商店、餐厅、加油站等）
- 政府 / 市政机构
- 大学 / 学院
兼容集成
- Google Assistant
- Samsung SmartThings
- Amazon Alexa

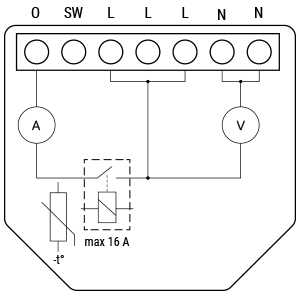

简化内部原理图
设备电气接口
输入
- 1 个螺丝端子开关/按钮输入：SW
- 5 个螺丝端子供电输入：2 N (+) 和 3 L (Ʇ)
输出
- 1 个带电能测量功能的继电器输出，位于螺丝端子：O
扩展接口
- Shelly 专用串行接口
⚠ 警告！ 当设备通电时，扩展接口上存在高压，请勿触碰。
连接方式
- Wi-Fi（802.11 b/g/n）
- Bluetooth 4.2
安全特性
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 阻容吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个（复位）按钮
- 按住 5 秒以启用设备热点和蓝牙连接。
- 按住 10 秒执行出厂重置。
输出
- LED（单色指示灯）
- 热点启用，Wi-Fi 关闭： 1 秒开 / 1 秒关
- Wi-Fi 启用，未连接： 1 秒开 / 3 秒关
- 已连接至 Wi-Fi 网络： 持续常亮
- 云服务启用，未连接： 1 秒开 / 5 秒关
- 已连接至 Shelly Cloud： 持续常亮
- OTA（空中升级）： 0.5 秒开 / 0.5 秒关
- 按钮按住 5 秒： 0.5 秒开 / 0.5 秒关
- 按钮按住 10 秒： 0.25 秒开 / 0.25 秒关
LED 状态按列出顺序优先级排列，后续状态将覆盖前一状态。
规格参数
| 类别 | 类型 | 数值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | 37 × 42 × 16 ±0.5 mm / 1.46 × 1.65 × 0.63 ±0.02 in |
| 重量 | 27 g / 0.95 oz | |
| 安装方式 | 墙面安装盒 | |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbf·in | |
| 导线截面积 | 0.5 至 1.5 mm² / 20 至 16 AWG | |
| 导线剥线长度 | 5 至 6 mm / 0.20 至 0.24 in | |
| 外壳材质 | 塑料 | |
| 颜色 | 红色 | |
| 环境条件 | 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH | |
| 最大海拔高度 | 2000 m / 6562 ft | |
| 电气参数 | 供电电压 | 110–240 VAC / 24–30 VDC |
| 功耗 | < 1.2 W | |
| 最大切换电压（交流） | 240 V | |
| 最大切换电压（直流） | 30 V | |
| 最大切换电流（交流） | 16 A | |
| 最大切换电流（直流） | 10 A | |
| 内置温度传感器 | 是 | |
| 电压表（交流） | 是 | |
| 电流表（交流） | 是 | |
| 无线通信 | 射频频段 | 2400 – 2495 MHz |
| 最大射频功率 | <20 dBm | |
| Wi-Fi 协议 | 802.11 b/g/n | |
| Wi-Fi 传输距离 | 室内最高 30 米 / 室外最高 50 米（因环境而异） | |
| Bluetooth 协议 | 4.2 | |
| Bluetooth 传输距离 | 室内最高 10 米 / 室外最高 30 米（因环境而异） | |
| 微控制器 | CPU | ESP32-U4WDH |
| Flash 存储 | 4 MB | |
| 固件功能 | 定时任务 | 20 个 |
| Webhooks（URL 动作） | 20 个钩子，每个最多支持 5 个 URL | |
| 脚本支持 | 是 | |
| MQTT 支持 | 是 | |
| CoAP 支持 | 否 |
基础接线图
交流接线 – 阻性负载
交流接线 – 带 RC 吸收电路的感性负载
直流接线 – 阻性负载
直流接线 – 带 RC 吸收电路的感性负载
图例
| 符号 | 描述 |
|---|---|
| O | 负载电路输出端子 |
| + | 24–30 VDC 正极导线/端子 |
| SW | 开关（控制 O）输入端子 |
| N | 零线/端子 |
| L | 火线（110–240 VAC）端子 |
| GND | 24–30 VDC 接地导线 |
| Ʇ | 24–30 VDC 接地端子 |
故障排查
设备过热
- 避免将 L 和 N 端子作为跨接使用。否则会导致电流翻倍，引发过热。
- 仅在总电流低于 16 A 的低电流应用中允许跨接。
- 确保环境温度不超过 40 °C（105 °F）。
- 若安装于密闭空间，通风不良可能导致内部温度超过安全限值。请确保设备周围有足够的空气流通。
网页界面指南
组件与 API
打印版用户手册
Shelly Plus 1PM 多语言用户及安全指南.pdf
合规认证
- Shelly Plus 1PM 多语言欧盟符合性声明
- Shelly Plus 1PM 英国 PSTI ACT 合规声明
- Shelly Plus 1PM x2 英国 PSTI ACT 合规声明
- Shelly Plus 1PM 澳洲/新西兰适用性证书
安装指南
