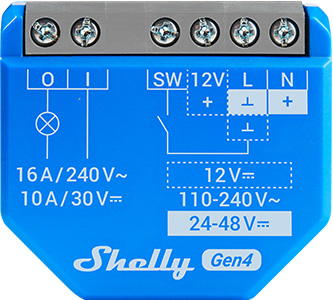

Shelly 1 Gen4
设备识别
- 设备名称： Shelly 1 Gen4
- 设备型号： S4SW-001X16EU
- 设备SSID： Shelly1G4-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1028
简要说明
Shelly 1 Gen4 是一款紧凑型智能开关，具备无源触点功能，可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电气设备的远程控制。它可在本地 Wi-Fi 网络中独立运行，也可集成到基于云的家庭自动化服务中。
只要设备连接至 Wi-Fi 路由器并接入互联网，用户即可随时随地通过网络访问、控制和监控该设备。
专为改造安装设计，可适配标准电气墙盒，或安装于电源插座后方、灯控开关旁及其他空间受限的位置。
设备内置网页界面，支持实时监控、配置与控制。配备多协议无线微控制器（MCU），支持 Zigbee 和蓝牙连接，确保通信安全可靠。Shelly 1 Gen4 还兼容 Matter 协议。
主要特性
- Wi-Fi 连接： 支持连接家庭 Wi-Fi 网络（802.11 b/g/n/ax），通过移动应用或兼容设备实现远程监控与控制。
- 智能家居集成： 兼容 Google Assistant、Amazon Alexa 和 Samsung SmartThings，支持语音控制与自动化。
- 本地与云端控制： 可在本地网络中独立运行，也可通过云端平台进行控制。
- 蓝牙连接： 支持蓝牙及 BLE 网关，在初始设置阶段非常实用。
- Zigbee 连接： 可加入 Zigbee 网络，适用于高级自动化场景。
- 用户友好界面： 配备物理复位按钮，便于手动操作与故障诊断。
- 升级处理器： 硬件升级，性能更优，支持 Zigbee 功能。
- 嵌入式 Web 界面： 功能完整的网页 UI，用于配置、监控与参数调整。
- 无线协议支持： 支持 Wi-Fi（802.11 b/g/n/ax）和蓝牙 5.0，并定义了室内外工作范围。
- 干接点切换： 专为安全切换低压设备而设计。
- BLE 网关功能： 作为 Shelly BLU 设备与更广泛 Shelly 生态系统之间的桥梁，将蓝牙信号转发至云端或本地设备。
- Wi-Fi 范围扩展器： 通过接收并重传信号，扩大 Wi-Fi 覆盖范围。
- Zigbee 范围扩展器： 接收、增强并重新广播信号，扩展 Zigbee 网络覆盖范围。
- 脚本支持： Shelly 脚本语言功能
- 广泛集成支持： 通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP 支持第三方系统。
- 定时调度： 可基于日期、时间、星期几、小时、分钟和秒创建复杂定时任务。
- 虚拟组件： 虚拟动态组件文档
- KNX Net/IP 支持： KNX 集成指南
应用场景
远程电器控制
使用手机、平板电脑、PC 或家庭自动化平台远程开启/关闭电气设备。
互联网连接便利性
只要有网络连接，即可从任何地点访问和管理设备，前提是设备始终连接至 Wi-Fi 路由器。
家庭自动化
实现电器的自动化控制，提升舒适度、便捷性和能源效率。
家庭自动化应用场景
灯光控制
- 远程控制常规照明（LED、白炽灯、卤素灯）。
- 设置定时器或日程（如日落时自动开启门廊灯）。
- 与运动传感器（如 Shelly BLU Motion）联动，实现基于占用情况的照明控制。
车库门自动化
- 作为智能触发器，控制车库门的开闭。
- 使用传感器输入（如 Shelly Plus 扩展模块）监测门状态。
- 通过 Alexa 或 Google Assistant 实现语音控制。
风扇或通风控制
- 根据湿度水平（如使用 Shelly BLU H&T）自动控制浴室或厨房排气扇。
- 在特定时间段或根据占用情况启动通风系统。
加热器或毛巾架切换
- 控制电热毛巾架或加热器（最大切换电流：16A）。
- 可设定运行计划，或通过温感器（如 Shelly BLU H&T）设置温度阈值联动。
商业应用场景
小型办公室或商铺照明自动化
- 根据营业时间控制照明区域。
- 使用运动探测器（如 Shelly BLU Motion）减少能耗。
会议室占用管理
- 根据房间是否有人自动启用或禁用投影仪或音视频设备。
安防与门禁系统
- 远程为送货人员解锁门禁或栅栏。
- 监测出入口的开关状态。
工业/公用设施应用场景
设备监控与控制
- 对路由器、调制解调器或网络交换机进行远程断电重启。
泵或电机控制
- 自动化温室或田地中的灌溉泵（最大切换电流：16A）。
- 使用兼容扩展模块（如 Shelly Add-On 机械操纵器）远程控制阀门。
主要应用场景
- 住宅
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的属性
是
Samsung SmartThings 支持的功能
是
简化内部原理图
设备电气接口
输入端口
- 1 个螺丝端子连接的开关/按钮输入
- 1 个螺丝端子连接的无源继电器输入
- 2 个螺丝端子连接的电源输入：N（零线）和 L（火线）
输出端口
- 1 个螺丝端子连接的无源继电器输出
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
安全功能
- 过热保护
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（带 RC 吸收电路）（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、烘干机）
用户界面
输入操作
- 1 个（控制）按钮
- 长按 5 秒：进入接入点模式，启用蓝牙连接。
- 长按 10 秒：恢复出厂设置。
- 快速连续按 5 次：在 Matter 固件与 Zigbee 固件之间切换。
- 快速连续按 3 次：进入 Zigbee 加入模式（持续 2 分钟；设备将在 Zigbee 网关中显示）。
输出指示
- 单色 LED 指示灯
- AP 已启用，Wi-Fi 未启用：1 秒亮 / 1 秒灭
- Wi-Fi 已启用但未连接：1 秒亮 / 3 秒灭
- 已连接 Wi-Fi 网络：常亮
- 云服务已启用但未连接：1 秒亮 / 5 秒灭
- 已连接 Shelly 云：常亮
- 正在进行 OTA 更新：0.5 秒亮 / 0.5 秒灭
- 按下并长按 5 秒：0.5 秒亮 / 0.5 秒灭
- 按下并长按 10 秒：0.25 秒亮 / 0.25 秒灭
注：状态按优先级顺序处理——后续状态会覆盖先前状态。
规格参数
| 项目 | 参数 |
|---|---|
| 物理规格 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 mm / 1.46 × 1.65 × 0.63 英寸 |
| 重量 | 26 g / 0.92 盎司 |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（实心、绞合线、线鼻） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 英寸 |
| 安装方式 | 墙面安装盒 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 蓝色 |
| 端子颜色 | 灰色 |
| 环境条件 | | | 环境工作温度 | -20 °C 至 40 °C / -5 °F 至 105 °F | | 湿度 | 30 % 至 70 % RH | | 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气参数 | | | 供电方式 | 110–240 V~
24–48 V⎓
12 V⎓ | | 功耗 | < 1 W | | 是否需要零线 | 否 | | 外部保护 | 符合 EN60898-1 标准的电缆保护开关（B 或 C 型跳脱特性，额定电流最大 16 A，最小分断能力 6 kA，能量限制等级 3） |
| 输出电路额定值 | | | 最大切换电压 | 240 V~
30 V⎓ | | 最大切换电流 | 16 A / 240 V~
10 A / 30 V⎓ |
| 传感器与计量 | | | 内置温度传感器 | 是 |
| 无线射频 | | | Wi-Fi | | | 协议 | 802.11 b/g/n/ax | | 射频频段 | 2412 – 2472 MHz | | 最大射频功率 | < 20 dBm | | 传输距离 | 室内最高 30 米 / 100 英尺
室外最高 50 米 / 160 英尺
（受本地环境影响） |
| 蓝牙 | | | 协议 | 5.0 | | 射频频段 | 2402 – 2480 MHz | | 最大射频功率 | < 4 dBm | | 传输距离 | 室内最高 10 米 / 33 英尺
室外最高 30 米 / 100 英尺
（受本地环境影响） |
| Zigbee | | | 协议 | 802.15.4 | | Zigbee 中继功能 | 是 | | 射频频段 | 2400 – 2483.5 MHz | | 最大射频功率 | < 20 dBm | | 传输距离 | 室内最高 100 米 / 328 英尺
室外最高 300 米 / 984 英尺
（受本地环境影响） |
| 微控制器单元 (MCU) | | | CPU | ESP-Shelly-C68F | | 闪存容量 | 8 MB |
| 固件功能 | | | 定时任务 | 20 个 | | Webhooks（URL 动作） | 20 个钩子，每个最多支持 5 个 URL | | 脚本支持 | 是 | | MQTT 支持 | 是 |
基础接线图

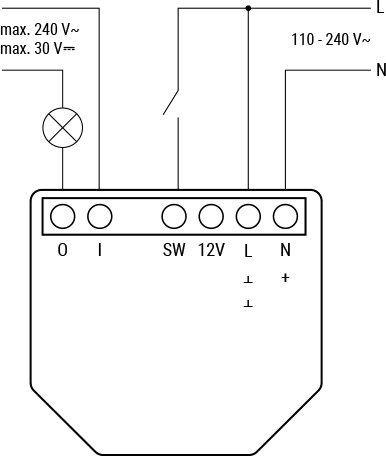

110–240 V~ 电源输入
24–48 V⎓ 电源输入

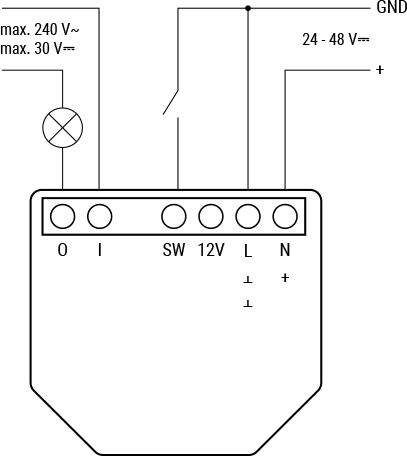

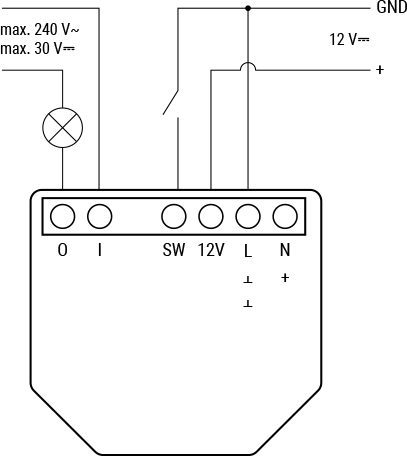

12 V⎓ 稳压电源输入
图例说明
端子标识
- I：负载电路输入端子
- O：负载电路输出端子
- L：火线（110–240 V~）
- N：零线
- SW：开关输入端子（控制 O）
- +：正极线（12/24–48 V⎓）
- +12V：12 V⎓ 正极端子
- GND：接地线（12/24–48 V⎓）
- L：火线端子（110–240 V~）
- N：零线端子
- +：正极端子（24–48 V⎓）
- Ʇ：接地端子（12/24–48 V⎓）
导线说明
- 采用彩色编码，确保清晰与符合安全规范。
