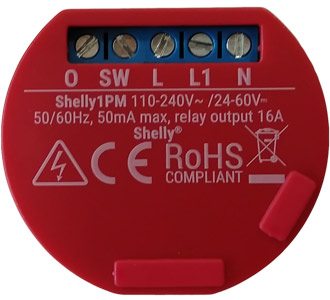

Shelly 1PM
设备标识
- 设备名称： Shelly 1PM
- 设备型号： SHSW-PM
- 设备SSID： shelly1pm-XXXXXX
简要说明
Shelly 1PM 是一款紧凑型智能开关，集成功率测量功能，可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电器的远程控制。它可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。
在连接互联网的情况下，用户可随时随地访问、控制和监控该设备，前提是设备已连接至 Wi-Fi 路由器并接入互联网。
专为 retrofit（改造）安装设计，Shelly 1PM 可适配标准电气墙盒，安装于插座后方、灯控开关后方或其他空间受限的位置。
设备配备嵌入式 Web 界面，用于设备监控、控制与配置。
主要应用场景
- 住宅
- 多户单元（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
- Google Assistant
- Samsung SmartThings
- Amazon Alexa

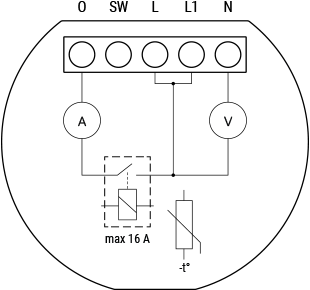

简化内部原理图
设备电气接口
输入
- 一个开关/按钮输入端子（螺丝端子）
- 三个电源输入端子（螺丝端子）：N (+)、L、L1
输出
- 一个带功率测量功能的继电器输出端子（螺丝端子）
扩展接口
- Shelly 自有串行接口
⚠ 注意：当设备通电时，扩展接口上存在高压！
连接方式
- Wi-Fi
安全特性
- 过热保护
- 过载保护
支持的负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（带 RC 阻尼电路）（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
物理控制
- 一个（重置）按钮
- 按住 5 秒以启用设备热点模式（AP 模式）。
- 按住 10 秒执行恢复出厂设置。
LED 指示灯（红色）
LED 状态反映设备当前状态，优先级按最近事件为准：
| 状态 | LED 行为 |
|---|---|
| 启用 AP 模式，Wi-Fi 关闭 | 1 秒亮 / 0.25 秒灭 |
| Wi-Fi 已启用，未连接 | 2 秒亮 / 0.25 秒灭 |
| 已连接到 Wi-Fi 网络 | 持续常亮 |
| 已启用云服务，未连接 | 1 秒亮 / 5 秒灭 |
| 已连接到 Shelly Cloud | 持续常亮 |
| 正在进行 OTA（空中升级） | 0.5 秒亮 / 0.5 秒灭 |
| 按住按钮 5 秒 | 0.25 秒亮 / 0.25 秒灭 |
| 按住按钮 10 秒 | 0.125 秒亮 / 0.125 秒灭 |
注意：LED 状态具有优先级——后续状态会覆盖先前状态。
规格参数
| 类别 | 规格 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 36 × 41 × 17 mm / 1.42 × 1.61 × 0.67 英寸 |
| 重量 | ~35 克 |
| 安装方式 | 墙面安装盒 |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbf·in |
| 导线截面积 | 0.5 至 1.5 mm² / 20 至 16 AWG |
| 导线剥线长度 | 5 至 6 mm / 0.20 至 0.24 英寸 |
| 外壳材质 | 塑料 |
| 颜色 | 红色 |
| 环境条件 | |
| 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH |
| 最大海拔高度 | 2000 米 / 6562 英尺 |
| 电气性能 | |
| 供电电压 | 110–240 VAC / 24–60 VDC |
| 功耗 | < 1 W |
| 输出电路额定值 | |
| 最大切换电压（交流） | 250 V |
| 最大切换电压（直流） | 60 V |
| 最大切换电流（交流） | 16 A |
| 最大切换电流（直流） | 10 A |
| 传感器与仪表 | |
| 内置温度传感器 | 是 |
| 功率表（交流） | 是 |
| 无线通信 | |
| 射频频段 | 2401 – 2495 MHz |
| 最大射频功率 | < 20 dBm |
| Wi-Fi 协议 | 802.11 b/g/n |
| Wi-Fi 传输距离 | 室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺 （受当地环境影响） |
| 微控制器 (MCU) | |
| CPU | ESP8266 |
| Flash 存储 | 2 MB |
| 固件功能 | |
| 定时任务 | 18 个 |
| Webhooks（URL 动作） | 6 个钩子，每个最多支持 5 个 URL |
| 脚本支持 | 否 |
| MQTT | 是 |
| CoAP | 是 |

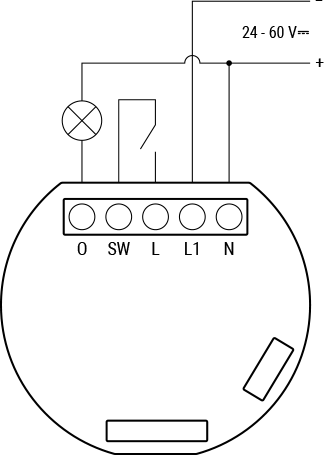

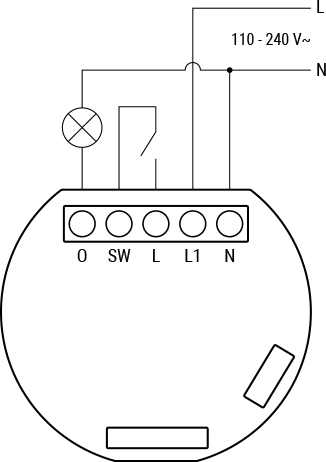

基础接线图
图例
| 符号 | 含义 |
|---|---|
| 端子 | |
| I | 负载电路输入端子 |
| O | 负载电路输出端子 |
| SW | 控制输出端子 O 的开关输入端子 |
| L, L1 | 火线（110–240 VAC）端子 |
| N | 零线端子 |
| + | 正极导线 |
| - | 负极导线 |
| 导线 | |
| L | 火线（110–240 VAC）导线 |
| N | 零线导线 |
故障排除
(内容待补充)
Web 界面使用指南
组件与 API
打印版用户手册
打印版用户手册 – 英文、德语、意大利语、西班牙语、葡萄牙语、法语
合规声明
安装指南
(安装指南暂未提供)
