Shelly 1L Gen3
设备识别
- 设备名称： Shelly 1L Gen3
- 设备型号： S3SW-0A1X1EUL
- 设备SSID： Shelly1LG3-XXXXXXXXXXXX
- 设备蓝牙ID： 0x1014
简要说明
Shelly 1L Gen3 是一款紧凑型智能开关，专为照明控制设计。其关键特性在于无需中性线即可运行。但必须与并联连接的 Shelly Bypass 1L/2L Gen3 配合使用以控制负载。该设备可通过手机、平板电脑、PC 控制，或集成到家庭自动化系统中。
它可独立在本地 Wi-Fi 网络上运行，也可连接至基于云的家庭自动化服务。只要 Shelly 1L Gen3 连接到 Wi-Fi 路由器和互联网，用户即可随时随地远程访问、控制和监控设备。
专为空间受限环境设计，Shelly 1L Gen3 可完美适配标准电气墙盒，并可隐蔽安装于灯具开关后方。设备内置 Web 界面，便于实时监控、控制和配置参数。
该设备支持 Matter 协议，此功能可通过固件更新实现。
主要特性
- 适用于翻新改造： 无需中性线。仅通过火线即可实现供电与控制——无需连接中性线。
- 最小负载支持： 必须配合安装 Shelly Bypass 1L/2L Gen3，才能控制功率超过 5W 的灯泡。
- Wi-Fi 连接： 连接到家庭 Wi-Fi 网络，支持通过 Shelly 手机 App 或与其他智能家居平台集成进行远程控制。
- 远程控制： 通过智能手机或平板电脑上的 Shelly App，在任何有互联网连接的地方控制连接的设备或电器。
- 语音控制： 兼容 Amazon Alexa 和 Google Assistant，支持语音激活控制。
- 定时与自动化： 支持定时器和自定义场景。例如，设定灯光在特定时间自动开启或关闭。
- 兼容性：
- 经设计与测试，兼容多种类型的照明设备。
- 工作电压范围广：220–240 VAC。
- 紧凑设计： 小巧外形，可在标准墙盒内安装，或置于开关背面，不额外占用空间。
- 过热保护： 内置温度传感器，防止设备过热。
- 本地与远程访问： 支持在同一 Wi-Fi 网络下的本地控制，以及通过互联网的远程控制。
- OTA 更新： 支持空中（OTA）固件升级，持续优化功能与安全性。
- 智能家居生态系统集成： 兼容 MQTT、Home Assistant 等平台，适用于多样化的智能家居部署。
- 相比旧版 Shelly 1L 的新功能： 包含现代功能如脚本支持、HTTPS、MQTTS、入站与出站 WebSocket。
主要应用场景
- 住宅
- 多户住宅（MDUs）：公寓、公寓楼、酒店
- 轻型商业场所：小型办公室、零售商店、餐厅、加油站
- 政府/市政机构
- 大学/学院
集成支持
Amazon Alexa 支持的功能
- 切换控制器（Toggle Controller）
Google Smart Home 支持的属性
- 开/关（On/Off）
Samsung SmartThings 支持的功能
- 开关（Switch）
简化内部原理图
设备电气接口
输入
- 一个螺丝端子上的开关/按钮输入：S
- 一个螺丝端子上的电源输入：L
输出
- 一个螺丝端子上的开关/按钮信号输出：Sx
- 一个螺丝端子上的继电器输出：O
连接方式
- Wi-Fi
- 蓝牙
安全功能
- 过热保护
支持的负载类型
- 白炽灯 *
- LED 灯 *
* 注：不包括需要降压变压器的低压灯具。
用户界面
输入
- 一个（控制）按钮：
- 按住 5 秒：启用设备热点和蓝牙。
- 按住 10 秒：恢复出厂设置。
输出
- 单色 LED 指示灯：
- AP 启用，Wi-Fi 关闭： 1 秒开 / 1 秒关
- Wi-Fi 启用，未连接： 1 秒开 / 3 秒关
- 已连接 Wi-Fi 网络： 常亮
- 已启用云服务，未连接： 1 秒开 / 5 秒关
- 已连接 Shelly Cloud： 常亮
- OTA（空中更新）： 0.5 秒开 / 0.5 秒关
- 按住按钮 5 秒： 0.5 秒开 / 0.5 秒关
- 按住按钮 10 秒： 0.25 秒开 / 0.25 秒关
注：状态优先级从上到下排列，后续状态会覆盖前一状态。
规格参数
| 项目 | 数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 ±0.5 mm / 1.46 × 1.65 × 0.63 ±0.02 in |
| 重量 | 24 g / 0.85 oz |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（单股、多股、线鼻） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 in |
| 安装方式 | 墙内嵌入式安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 青绿色 |
| 端子颜色 | 黑色 |
| 环境参数 | |
| 工作环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 存储温度 | 10 °C 至 40 °C |
| 湿度 | 30 % 至 70 % RH |
| 最大海拔高度 | 2000 m / 6562 ft |
| 电气参数 | |
| 电源输入 | 220–240 V~ 50 Hz（需使用 Shelly Bypass） |
| 是否包含 Shelly Bypass | 是 |
| 功耗 | < 1.2 W |
| 无需中性线 | 是（O 端口负载需使用 Bypass） |
| 无中性线且无 Bypass 时的最小负载 | 不适用（所有 LED 负载均需 Bypass）。白炽灯无需 Bypass。 |
| 外部保护 | 10 A，脱扣特性 B 或 C；6 kA 分断能力；能量限制等级 3 |
| 输出电路额定值 | |
| 最大切换电压 | 240 V~ 50 Hz |
| 最大切换功率 | 200 W |
| 传感器与计量 | |
| 内置温度传感器 | 是 |
| 无线通信 | |
| Wi-Fi 协议 | 802.11 b/g/n |
| 射频频段 | 2401 – 2495 MHz |
| 最大射频功率 | < 20 dBm |
| 通信距离 | 室内最高 30 米 / 100 英尺；室外最高 50 米 / 160 英尺 （取决于当地环境条件） |
| 蓝牙 | |
| 协议版本 | 4.2 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 4 dBm |
| 通信距离 | 室内最高 10 米 / 33 英尺；室外最高 30 米 / 100 英尺 （取决于当地环境条件） |
| 微控制器单元（MCU） | |
| CPU | ESP-Shelly-C38F |
| 时钟频率 | 160 MHz |
| RAM | 512 KB |
| Flash | 8 MB |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个钩子，每个钩子支持 5 个 URL |
| 脚本支持 | 是 |
| MQTT 支持 | 是 |

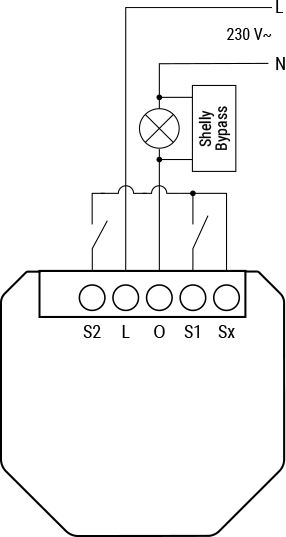

基础接线图
图例说明
端子标识
- L：火线（220–240 V~）端子
- O：负载电路输出端子
- S1, S2：开关输入端子
- Sx：开关信号输出端子
导线标识
- L：火线（220–240 V~）
- N：中性线
