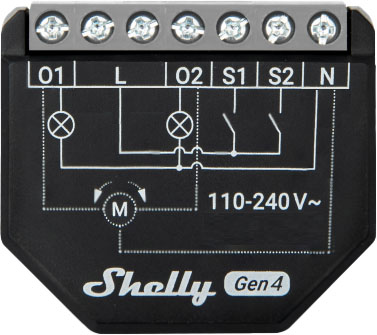

Shelly 2PM Gen4 ANZ
设备识别
- 设备名称： Shelly 2PM Gen4
- 设备型号： S4SW-002P16EU
- 设备SSID： Shelly2PMG4-XXXXXXXXXXXX
- BLE 模型 ID： 0x1032
简要描述
Shelly 2PM Gen4 ANZ 是一款紧凑型双通道智能开关，具备电力测量和盖板控制功能。它可通过智能手机、平板电脑、PC 或家庭自动化系统远程控制电器设备。该设备可在本地 Wi-Fi 网络上独立运行，也可通过基于云的家庭自动化服务进行操作。相较于前代产品，其搭载了升级版处理器并提升了内存容量。支持百叶窗控制功能，与 Shelly 2PM Gen3 类似。
只要设备连接至 Wi-Fi 路由器并接入互联网，即可从任何有网络连接的位置实现远程访问、控制和监控。
专为安装在标准电气墙盒内、插座后方、开关后方或空间受限区域而设计。
设备内置网页界面，用于监控、控制和配置。配备支持 Zigbee 和蓝牙的多协议无线 MCU，确保通信安全可靠。
本设备兼容 Matter（默认设备配置文件：Switch）。
主要特性
- 带电力测量的智能开关： 控制连接设备的同时实时测量功耗，实现能耗监控。
- 紧凑设计： 小巧外形，适合安装于标准墙盒、插座后方、开关后方或狭小空间。
- 远程控制： 通过手机 App、平板电脑、PC 或集成的家庭自动化平台远程操控电器。
- 本地与云端运行： 可在本地网络独立运行，也可集成到基于云的自动化服务中。
- 升级处理器与性能提升： 硬件升级带来更快响应速度和更高可靠性。
- Zigbee 连接： 支持通过 Zigbee 加入网络，实现设置时无缝集成及更广泛的生态系统连接。
- 远程访问： 从任何联网位置均可完全远程访问和监控。
- 嵌入式网页界面： 内置网页界面，便于配置、状态检查和参数调整。
- BLE 网关： 将蓝牙 enabled 的 Shelly 设备（BLU）接入更广泛的 Shelly 生态系统——接收 BLE 信号并转发至云端或本地设备。
- Zigbee 范围扩展器： 通过接收、增强并重新传输信号，扩大 Zigbee 网络覆盖范围。
- Wi-Fi 范围扩展器： 接收、放大并重广播信号，提升 Wi-Fi 覆盖范围。
- 脚本支持： 使用 Shelly Script 实现自定义自动化（参见 Shelly Script 语言功能）。
- 广泛集成选项： 通过 HTTP API、MQTT(s)、Webhooks（HTTP/HTTPS）和 UDP 与第三方系统兼容。
- KNX 集成： 支持 KNXnet/IP 通信（文档）——API 参考。
- 定时功能： 创建复杂的基于时间的自动化任务，精确控制日期、时间、星期几、小时、分钟和秒。
- 虚拟组件： 使用动态虚拟组件实现高级自动化逻辑——了解更多。
- 百叶窗模式： 支持远程控制电动百叶窗、卷帘门、遮阳篷和窗帘。可测量连接电机的功率消耗。需使用带电子或机械限位开关的电机。连接前请确保限位开关已正确设置。
应用场景
电器控制
远程管理并自动化照明、风扇及其他电气设备。
电力监测
实时跟踪连接电器的能耗，识别低效设备并优化使用。
智能家居自动化
集成至智能家居生态系统，创建自定义场景、计划和自动化流程。
能效优化
利用电力数据检测高功耗设备，并采取措施提高能源效率。
远程监控
即使不在家中也能监控和控制设备——适用于安防、便利性和能源管理。
智能家居应用场景
两个电路的独立控制
- 一台设备控制两个独立的照明回路或电器。
- 适用于双开关布局（如客厅 + 走廊）。
- 可独立监测每个通道的用电情况。
智能百叶窗 / 卷帘 / 窗帘控制
- 自动化控制电动百叶窗、卷帘或窗帘。
- 支持校准以实现精准的开/关/停定位。
- 百叶窗叶片倾斜控制。
- 基于时间、太阳高度角或天气条件触发自动化。
电器能耗监控
- 同时监控两个电器（如咖啡机和烤面包机）。
- 当功率阈值被突破时设置警报或执行动作。
浴室与厨房通风
- 通道 1： 通过湿度触发自动化控制浴室排风扇。
- 通道 2： 通过定时或温控触发控制镜面加热器或毛巾架。
商业 / 办公场景
会议室或区域照明
- 从单一节点自动化相邻房间或区域的照明。
- 可追踪各设备独立用电量，用于能源审计。
展示或广告牌控制
- 通道 1： 商店招牌灯。
- 通道 2： 促销显示屏电视或自助终端。
- 支持定时或运动触发运行。
窗帘自动化
- 自动化会议室或大厅的百叶窗或遮光帘。
- 可与环境光传感器或日历会议安排联动。
工业与设施应用
双电机控制
- 控制并监控两个低负载电机（如风扇、阀门、水泵）。
- 根据传感器输入（温度、水位等）自动启停。
分割负载监测
- 监测共用电路中的两个独立负载。
- 适用于追踪关键或备用设备（路由器、调制解调器、UPS 单元）。
主要应用场景
- 住宅
- 多户单元（MDU – 公寓、联排别墅、酒店等）
- 轻型商业（小型办公室、零售商店、餐厅、加油站）
- 政府/市政机构
- 大学/学院
集成支持
- Amazon Alexa： 支持
- Google Smart Home： 支持
- Samsung SmartThings： 支持
简化内部原理图
设备电气接口
输入
- 两个螺丝端子上的开关/按钮输入：S1 和 S2
- 三个螺丝端子上的电源输入：1 N 和 2 L
输出
- 两个带电力测量的继电器输出，可通过螺丝端子访问
扩展接口
- Shelly 专用串行接口
⚠ 注意！ 当设备通电时，扩展接口存在高压，请操作时务必小心。
连接方式
- Wi-Fi
- 蓝牙
- Zigbee
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
- 障碍物检测（盖板模式）
- 安全开关（盖板模式）
支持的负载类型
- 阻性负载（白炽灯泡、加热元件）
- 容性负载（电容组、电子设备、电机启动电容）
- 带 RC 吸收电路的感性负载（LED 驱动器、变压器、风扇、冰箱、空调、洗衣机、干衣机）
用户界面
输入
- 一个（控制）按钮
- 长按 5 秒：进入热点模式并启用蓝牙配对
- 长按 10 秒：恢复出厂设置
- 快速连续按下 5 次：从 Matter 固件切换至 Zigbee 模式
- 快速连续按下 3 次：进入 Zigbee 加入模式（持续 2 分钟；可通过 Zigbee 网关在 HA 平台中发现设备）
输出
- 单色 LED 指示灯
- AP 已启用，Wi-Fi 未启用：1 秒 ON / 1 秒 OFF
- Wi-Fi 已启用但未连接：1 秒 ON / 3 秒 OFF
- 已连接 Wi-Fi：常亮
- 已启用云服务但未连接：1 秒 ON / 5 秒 OFF
- 已连接 Shelly 云：常亮
- OTA 更新中：0.5 秒 ON / 0.5 秒 OFF
- 按下按钮 5 秒：0.5 秒 ON / 0.5 秒 OFF
- 按下按钮 10 秒：0.25 秒 ON / 0.25 秒 OFF
注：状态优先级从上至下排列，高优先级状态会覆盖低优先级状态。
规格参数
| 项目 | 数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 37 × 42 × 16 ±0.5 mm / 1.46 × 1.65 × 0.63 ±0.02 英寸 |
| 重量 | 30 g / 1.06 oz |
| 螺丝端子最大扭矩 | 0.4 Nm / 3.5 lbin |
| 导线截面积 | 0.2 至 2.5 mm² / 24 至 14 AWG（实心、绞合线、护套端子） |
| 导线剥线长度 | 6 至 7 mm / 0.24 至 0.28 英寸 |
| 安装方式 | 墙盒安装 |
| 外壳材质 | 塑料 |
| 外壳颜色 | 黑色 |
| 端子颜色 | 灰色（鼠灰） |
| 环境条件 | |
| 工作环境温度 | -20°C 至 40°C / -5°F 至 105°F |
| 湿度 | 30% 至 70% RH |
| 最大海拔 | 2000 米 / 6562 英尺 |
| 电气参数 | |
| 电源输入 | 110–240 V~ ±10% |
| 功耗 | < 1.4 W |
| 外部保护 | B 或 C 型脱扣特性，最大额定电流 16A，最小分断能力 6 kA，能量限制等级 3 |
| 输出电路额定值 | |
| 最大开关电压 | 240 V~ |
| 最大交流开关电流 | 每通道 10 A，总计 16 A，峰值总电流 18 A |
| 传感器与仪表 | |
| 交流电压表 | 支持 |
| 交流电流表 | 支持 |
| 内置温度传感器 | 支持 |
| 无线通信 | |
| Wi-Fi | |
| 协议 | 802.11 b/g/n/ax |
| 射频频段 | 2412 – 2472 MHz |
| 最大射频功率 | < 20 dBm |
| 有效距离 | 室内最多 30 米 / 100 英尺，室外最多 50 米 / 160 英尺（视环境而定） |
| 蓝牙 | |
| 协议 | 5.0 |
| 射频频段 | 2402 – 2480 MHz |
| 最大射频功率 | < 4 dBm |
| 有效距离 | 室内最多 10 米 / 33 英尺，室外最多 30 米 / 100 英尺（视环境而定） |
| Zigbee | |
| 协议 | 802.15.4 |
| 射频频段 | 2400 – 2483.5 MHz |
| 最大射频功率 | < 20 dBm |
| 有效距离 | 室内最多 100 米 / 328 英尺，室外最多 300 米 / 984 英尺（视环境而定） |
| 微控制器单元 | |
| CPU | ESP-Shelly-C68F |
| 闪存 | 8 MB |
| 固件功能 | |
| 定时任务 | 20 个 |
| Webhooks（URL 操作） | 20 个钩子，每钩最多 5 个 URL |
| 脚本支持 | 支持 |
| MQTT | 支持 |
基础接线图

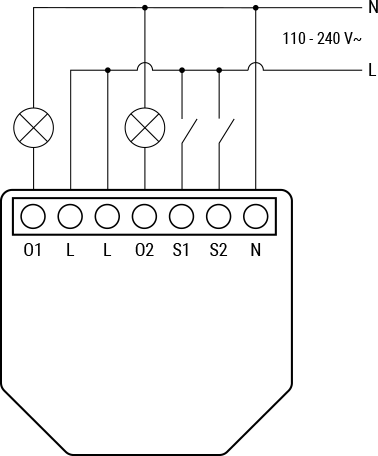

双通道开关模式，交流电源供电

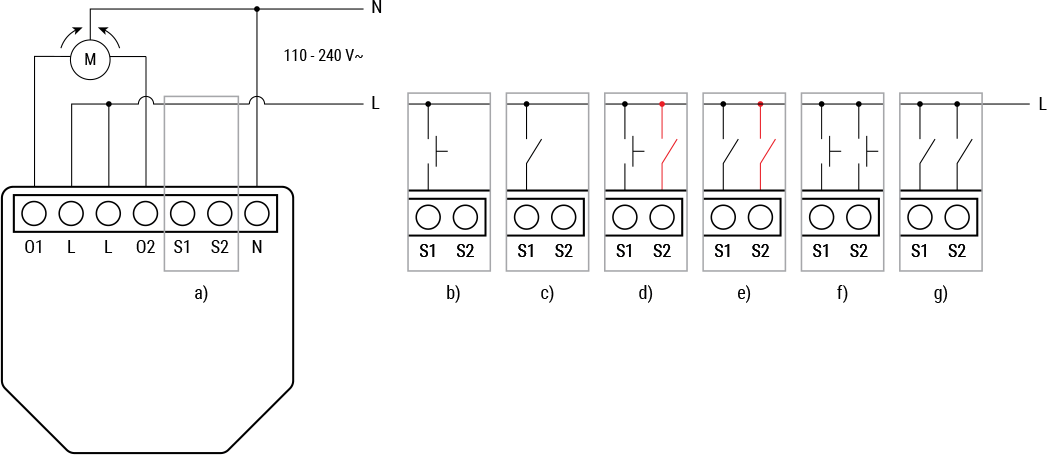

盖板模式
图例说明
端子
- O1, O2： 负载电路输出端子
- N： 中性线
- L： 火线端子（110–240 V~）
- S1, S2： 开关输入端子
导线
- N： 中性线端子
- L： 火线（110–240 V~）
组件与 API
打印用户指南
Shelly 2PM Gen4 ANZ 多语言打印版用户与安全指南.pdf
