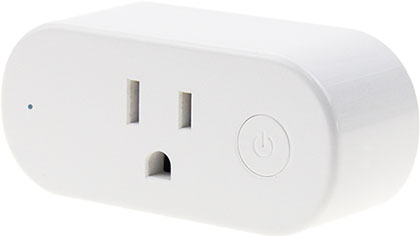

Shelly Plus Plug US
设备标识
- 设备名称： Shelly Plus Plug US
- 设备型号： SNPL-00116US
- 设备SSID： ShellyPlusPlugUS-XXXXXX
简要说明
Shelly Plus Plug US 是一款具备电源监测和过热保护功能的智能插座。它可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电器的远程控制。该设备可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。
只要设备连接到 Wi-Fi 路由器并接入互联网，即可从任何有网络访问权限的位置进行远程访问、配置和监控。
设备内置网页界面，支持实时监控、控制及设置配置。
主要应用场景
- 住宅
- 多住户单元（公寓、公寓楼、酒店等）
- 轻型商业场所（小型办公室、零售商店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
集成支持
- Google Home
- Samsung SmartThings
- Amazon Alexa

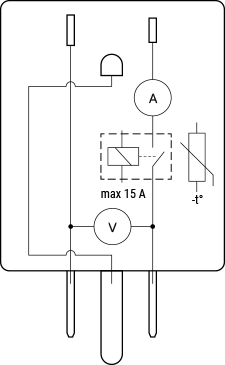

简化内部原理图
设备电气接口
输入
- 1 × NEMA 5-15（Type-B）插头
输出
- 1 × NEMA 5-15（Type-B）插座
连接方式
- Wi-Fi（802.11 b/g/n）
- Bluetooth 4.2
安全特性
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯泡、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（LED驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个按钮
- 按住 5 秒：重启（上电后最多 60 秒内可用）
- 按住 10 秒：恢复出厂设置（上电后最多 60 秒内可用）
输出
- LED 指示灯
- 快速闪烁蓝色：AP 模式
- 缓慢闪烁蓝色：已连接至 Wi-Fi 网络
- 蓝色常亮：已连接至 Shelly Cloud
- 红色常亮：向插入的电器供电
- 缓慢闪烁红色：已启动重启（按下按钮 5 秒后）
- 快速闪烁红色：已启动恢复出厂设置（按下按钮 10 秒后）
- 红蓝交替闪烁：固件更新正在进行中
规格参数
| 类别 | 类型 | 数值 |
|---|---|---|
| 物理特性 | 尺寸（高×宽×深） | 38 × 84 × 52 ±0.5 mm / 1.5 × 3.3 × 2.0 in ±0.02 in |
| 重量 | 70 ±1 g / 2.47 ±0.04 oz | |
| 兼容插座 | NEMA 5-15（Type-B） | |
| 兼容插头 | NEMA 1-15（Type-A）和 NEMA 5-15（Type-B） | |
| 外壳材质 | 塑料 | |
| 颜色 | 白色 | |
| 环境条件 | 环境温度 | -20 °C 至 40 °C / -5 °F 至 105 °F |
| 湿度 | 30 % 至 70 % RH | |
| 最大海拔高度 | 2000 m / 6562 ft | |
| 电气性能 | 供电电压（交流） | 120 V ±10 %，60 Hz |
| 供电电压（直流） | 不适用 | |
| 功耗 | < 1 W | |
| 最大开关电压（交流） | 140 V | |
| 最大开关电压（直流） | 不适用 | |
| 最大开关电流（交流） | 15 A | |
| 最大开关电流（直流） | 不适用 | |
| 传感器与仪表 | 内置温度传感器 | 是 |
| 电压表 | 是 | |
| 电流表 | 是 | |
| 功率与电能计量 | 是 | |
| 无线通信 | 射频频段 | 2400 – 2495 MHz |
| 最大射频功率 | <20 dBm | |
| Wi-Fi 协议 | 802.11 b/g/n | |
| Wi-Fi 传输距离 | 室内最高 30 m / 100 ft，室外最高 50 m / 160 ft （取决于本地环境条件） | |
| Bluetooth 协议 | 4.2 | |
| Bluetooth 传输距离 | 室内最高 10 m / 33 ft，室外最高 30 m / 100 ft （取决于本地环境条件） | |
| 微控制器（MCU） | CPU | ESP32 |
| Flash 存储容量 | 4 MB | |
| 固件功能 | Webhooks（URL 操作） | 支持 20 个钩子，每个钩子最多 5 个 URL |
| 脚本支持 | 是 | |
| MQTT | 是 | |
| CoAP | 否 |
