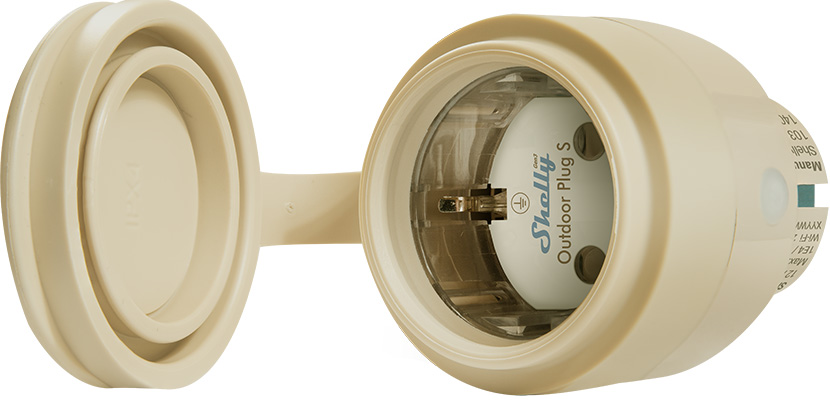

Shelly Outdoor Plug S Gen3
设备标识
- 设备名称： Shelly Outdoor Plug S Gen3
- 设备型号： S3PL-20112EU
- 设备SSID： ShellyOutdoorSG3-XXXXXXXXXXXX
- BLE ID： 0x1853
简要描述
Shelly Outdoor Plug S Gen3 是首批专为户外使用设计的 Shelly 设备之一，具备完整的 Matter 支持。
这款智能插座/插头支持电源测量、过热保护，并可通过智能手机、平板电脑、PC 或家庭自动化系统实现对电器的远程控制。它可在本地 Wi-Fi 网络中独立运行，也可通过基于云的家庭自动化服务进行管理。
只要设备保持连接至 Wi-Fi 路由器和互联网，即可从任何有网络连接的位置远程访问、配置和监控该设备。
设备内置网页界面，用于监控、控制和调整设备设置。
主要功能
- IP44 防护等级
- 支持 Matter
- 新一代 Wi-Fi 智能插座，配备多色 LED 指示灯
- 脚本功能（仅在禁用 Matter 时支持）
- Wi-Fi 范围扩展器
- BLE 网关
- 电源计量（可在 Shelly Smart Control 应用中查看）
- 定时计划
- 与第三方家庭自动化系统广泛兼容
- 本地自动化动作
- 可选支持 Shelly Cloud / Shelly Smart Control 应用
- 虚拟组件
使用场景
花园自动化： 自动化控制花园灯带、电烤炉、电灶或其他户外电器，以管理运行状态和能耗，防止资源浪费。
与其他 Matter 设备无缝集成： 可轻松与其它 Matter 设备协同工作，实现统一的智能家居控制。
与 Apple 设备兼容（通过 Matter）： 可无缝集成到 Apple HomeKit 生态系统中。
彩色夜灯功能：
- 启用夜间模式并自定义设置。
- 激活后，LED 亮度会在夜间自动调暗，确保睡眠不受干扰。
防止忘记关闭电器： 远程监控和控制所有连接设备。借助内置倒计时定时器和本地存储的定时计划，设备可在一小时后自动切断忘记关闭的电器电源——适用于熨斗、小型烤箱或电暖气等。
智能调度减少能源浪费： 自动化管理夜间或周末未使用的办公电器。设定计划在工作日 19:00 至次日 7:00 断电，在周五 19:00 至下周一 7:00 断电。可将能耗降低高达 50%，显著降低月度电费。 示例： 小型烤箱、电暖器、红外加热器。
根据空气质量数据控制空气净化器： 在秋冬季节空气污染加剧的城市地区，可通过脚本获取实时空气质量数据，并在污染水平升高时自动开启空气净化器。 示例： 基于第三方环境数据自动控制空气净化器。
儿童房的柔和夜灯： 自定义 LED 颜色和亮度，营造柔和的氛围光，适合儿童夜间舒适使用。
主要应用场景
- 住宅
- 多户住宅（公寓、联排别墅、酒店等）
- 轻型商业场所（小型办公室、零售店、餐厅、加油站等）
- 政府/市政机构
- 大学/学院
- 农业
- 花园/庭院
集成支持
Amazon Alexa 支持的功能
是
Google Smart Home 支持的特性
是
Samsung SmartThings 支持的功能
是

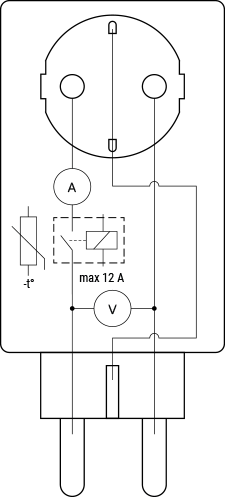

简化内部原理图
简化硬件架构
设备电气接口
输入
- 1 × CEE 7/7 插头
输出
- 1 × CEE 7/3（Type-F / Schuko）插座
连接方式
- Wi-Fi
- 蓝牙（Bluetooth）
安全功能
- 过热保护
- 过压保护
- 过流保护
- 过功率保护
支持的负载类型
- 阻性负载（白炽灯、加热设备）
- 容性负载（电容组、电子设备、电机启动电容）
- 感性负载（LED 驱动器、变压器、风扇、冰箱、空调）
用户界面
输入
- 一个按钮：
- 快按一次：切换输出开关状态（开/关）。
- 长按 3 秒：检查设备状态（仅当输出关闭时可用）。
- 长按 5 秒：重启设备（上电后 60 秒内有效）。
- 长按 10 秒：恢复出厂设置（上电后 60 秒内有效）。
输出
- LED 指示灯：
- 首次设置： 蓝灯闪烁 —— 表示处于 AP 模式。
- 成功连接 Wi-Fi 后：
- 缓慢红闪：正在重新连接 Wi-Fi。
- 常亮红灯：无法重新连接 Wi-Fi。
- 输出开启时：
- 基于功率的颜色变化（默认）：
- 绿色：设定功率上限的 0%
- 黄色：设定功率上限的 50%
- 红色：设定功率上限的 100%
- 自定义颜色（默认绿色，默认亮度 100%）
- 关闭
- 基于功率的颜色变化（默认）：
- 输出关闭时：
- 关闭（默认）
- 自定义颜色（默认红色，默认亮度 100%）
- OTA 更新进行中： 红灯闪烁
规格参数
| 类别 | 参数值 |
|---|---|
| 物理特性 | |
| 尺寸（高×宽×深） | 56 × 56 × 103 ±0.5 mm / 2.21 × 2.21 × 4.55 ±0.02 英寸 |
| 重量 | 85 ±1 g / 3 ±0.04 盎司 |
| 兼容插座 | CEE 7/1、CEE 7/3（Type F / Schuko）、或 CEE 7/5（Type E） |
| 兼容插头 | CEE 7/2、CEE 7/4（Type F / Schuko）、CEE 7/7、CEE 7/16（Type C）、或 CEE 7/17 |
| 外壳材质 | 塑料 + 硅胶橡胶防护罩（用于插座） |
| 颜色 | 咖啡色 |
| 环境条件 | | | 环境温度 | -25°C 至 51°C / -13°F 至 125°F | | 湿度 | 15% 至 85% RH | | 最大海拔高度 | 2000 米 / 6562 英尺 | | 灼热丝温度 | 750°C | | 防护等级 | IP44 | | 是否需要强制散热 | 否 |
| 电气参数 | | | 供电电压 | 230 V~ 50/60 Hz | | 功耗 | <1 W | | 额定冲击耐受电压 | 2500 V |
| 输出电路额定值 | | | 最大开关电压 | 230 V~ | | 最大开关电流 | 12 A | | 最大输出功率 | 2500 W（仅限阻性负载） | | 开关循环次数 | 10,000 次 | | 过压类别 | II | | 工作类型 | S1 | | 开关类型 | 单向 | | 开关配置 | SPNO（单极常开） | | 电路断开类型 | 微型 |
| 传感器与计量仪表 | | | 内置温度传感器 | 是 | | 电压表（交流） | 是 | | 电流表（交流） | 是 | | 功率与电能计量 | 是 |
| 无线通信 | | | Wi-Fi | | | 协议 | 802.11 b/g/n | | 射频频段 | 2401–2473 MHz | | 最大射频功率 | <10 dBm | | Wi-Fi 传输距离 | 户外最高 50 米 / 164 英尺，室内最高 30 米 / 98 英尺（视环境而定） |
| 蓝牙 | | | 协议 | 4.2 | | 射频频段 | 2402–2480 MHz | | 最大射频功率 | <4 dBm | | 传输范围 | 户外最高 30 米 / 98 英尺，室内最高 10 米 / 33 英尺（视环境而定） |
| 微控制器单元 | | | CPU | ESP-Shelly-C38F | | 闪存 | 8 MB |
| 固件功能 | | | Webhooks（URL 动作） | 20 个钩子，每个最多支持 5 个 URL | | 脚本功能 | 是 | | MQTT | 是 | | CoAP | 否 |
