Shelly DALI Dimmer Gen3

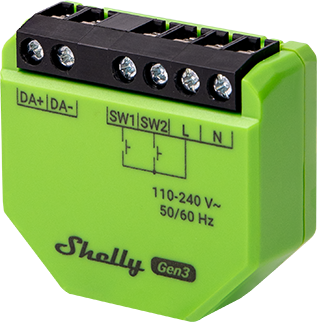

Shelly DALI Dimmer Gen3.png

设备识别

设备名称： Shelly DALI 调光器 3 代
设备型号： S3DM-0A1WW
设备 SSID： ShellyDDimmerG3-XXXXXXXXXXXX
设备蓝牙 ID： 0x1071

简要说明

Shelly DALI 调光器（设备）是一款网关设备，用于连接 Shelly 生态系统与 API 到 DALI 照明网络。它可控制配备 DALI 控制装置的兼容 DALI 光源。

从 DALI 角度来看，该设备作为单主控应用控制器运行，支持 LED 控制装置（第 207 部分），在总线上独立工作，不与其他 DALI 设备共享总线。该设备通过广播消息统一控制所有连接的 DALI 控制装置。

该设备集成了总线电源，可为最多 X 个无源总线单元供电。

只要连接到 Wi-Fi 路由器并接入互联网，即可从任何有网络连接的位置远程访问、控制和监控该设备。

嵌入式 Web 界面允许用户监控和控制设备，并调整其配置设置。

主要功能

DALI 应用控制器： 支持单主控配置下的 DALI 总线控制，适用于直接或间接的 DALI 控制装置。
DALI 功能： 控制连接控制装置的灯光亮度（DT6）。不支持色温调节。
DALI 上电默认状态： 关闭
DALI 总线故障时状态： 自动开启至 100%
支持 Shelly Plus 扩展模块： 可连接至 Shelly Plus 设备上的传感器接口。
开关/按钮输入模式： 通过开关或按钮实现灵活的输入控制。
单/双按钮调光控制： 完全支持任意墙面开关配置下的调光功能。
夜间模式： 可在夜间设置输入灯的特定亮度级别。
最小/最大亮度： 调整调光范围，实现更精确的亮度控制。
按钮渐变速率： 控制长按按钮时亮度变化的速度。
过渡持续时间： 设置从 0% 到 100% 调光所需的时间。
每周定时计划： 支持每日定时任务和常规设置，包括亮度、过渡时间和翻转值设定。
自动开关定时器： 支持自动开启/关闭时间配置。
本地自动化动作： 可在本地 Wi-Fi 网络内创建自动化场景，包括亮度、过渡时间和翻转值调整。
Webhooks： 支持轻量级、事件驱动的通信，用于与其他设备联动自动化。
BLE 网关： 实现蓝牙（BLE）与 Wi-Fi 设备之间的通信。
Wi-Fi 范围扩展器： 重传 Wi-Fi 信号以扩展网络覆盖范围。
脚本支持： 通过脚本实现自定义自动化。
兼容性： 与第三方家庭自动化系统高度兼容。
KNX： 支持 KNXnet/IP
无需网关： 可通过 Shelly Smart Control 或第三方系统本地或远程直接使用。

使用场景

将 DALI 照明系统集成至 Shelly 生态
使用 Shelly 应用程序、本地 API 或第三方平台控制 DALI 灯具

集成支持

Amazon Alexa 支持的功能

亮度控制器

Google Smart Home 支持的特性

亮度

Samsung SmartThings 支持的功能

颜色控制

简化内部原理图

设备电气接口

输入端口

两个螺丝端子上的开关/按钮输入：S1 和 S2
两个螺丝端子上的电源输入：N（零线）和 L（火线）

输出端口

两条 DALI 总线线路：DA+ 和 DA−

扩展接口

Shelly 专有串行接口

Shelly Plus 1 扩展接口

⚠ 注意！ 当设备通电时，扩展接口上存在高压，请勿触碰。

连接方式

Wi-Fi
蓝牙

安全功能

过热保护

支持的负载类型

最多控制 5 个 DALI 总线单元
内置总线电源额定输出电流为 10 mA
总线单元必须由外部供电
集成总线电源最大输出电流 < 35 mA

用户界面

输入部分

一个（控制）按钮：
- 长按 5 秒：启用设备热点及蓝牙连接
- 长按 10 秒：执行恢复出厂设置

输出指示

单色 LED 指示灯：
- AP 已启用，Wi-Fi 未连接： 1 秒开 / 1 秒关
- Wi-Fi 已启用，未连接： 1 秒开 / 3 秒关
- 已连接 Wi-Fi 网络： 持续常亮
- 云服务已启用，未连接： 1 秒开 / 5 秒关
- 已连接 Shelly 云服务： 持续常亮
- OTA（空中升级）中： 0.5 秒开 / 0.5 秒关
- 长按 5 秒按钮： 0.5 秒开 / 0.5 秒关
- 长按 10 秒按钮： 0.25 秒开 / 0.25 秒关

注：以上状态按从上到下优先级排序，高优先级状态会覆盖低优先级状态。

规格参数

项目	参数
物理特性
外形尺寸（高×宽×深）	42 × 37 × 17 mm / 1.65 × 1.46 × 0.66 英寸
重量	18 g / 0.63 盎司
螺丝端子最大扭矩	0.4 Nm / 3.5 lbin
导线截面积	0.5 – 1.5 mm² / 20 – 16 AWG（实心、绞合线、护套端子）
导线剥线长度	5 – 6 mm / 0.20 – 0.24 英寸
安装方式	墙内安装、吊顶悬挂
外壳材质	塑料
外壳颜色	绿色
环境条件
工作环境温度	-20 °C 至 40 °C / -5 °F 至 105 °F
湿度	30% – 70% RH
最大海拔高度	2000 m / 6562 英尺
电气参数
电源输入	110 – 240 VAC ±10%，50/60 Hz
功耗	< 2 W
是否需要零线	否
输出电路额定值
总线电源	保证输出 10 mA（最多支持 5 个 DALI 控制装置）；短路电流 < 35 mA
总线电压	16 V 额定
传感器与仪表
内置温度传感器	是
无线通信
Wi-Fi
协议	IEEE 802.11 b/g/n
射频频段	2401 – 2495 MHz
最大射频功率	< 20 dBm
传输距离	室内最高 30 米 / 100 英尺，室外最高 50 米 / 160 英尺（受本地环境影响）
蓝牙
协议	Bluetooth 4.2
射频频段	2400 – 2483.5 MHz
最大射频功率	< 4 dBm
传输距离	室内最高 10 米 / 33 英尺，室外最高 30 米 / 100 英尺（受本地环境影响）
微控制器单元
CPU	ESP32-C3 Shelly
闪存容量	8 MB
固件功能
定时计划	20 个
Webhooks（URL 动作）	支持 20 个钩子，每个钩子最多 5 个 URL
脚本支持	是
MQTT	是
加密支持	是，TLS 1.2

基础接线图

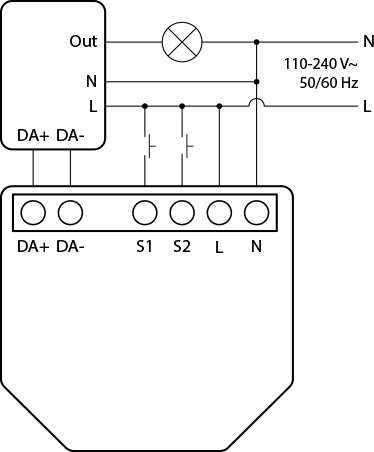

Dali Dimmer Gen3-wiring diagram.png

图例说明

端子	接线
N	零线端子
N	零线
L	火线端子（110–240 V~）
L	火线（110–240 V~），频率 50–60 Hz
Out	DALI 调光器负载输出
S1, S2	开关输入端子
DA+	DALI 接口正极端子
DA−	DALI 接口负极端子

故障排查

确保设备供电正常：
- 检查电源线、插座及设备上的电源指示灯。
检查所有连接：
- 确认所有接线和电缆连接牢固且正确插入。松动连接可能导致故障。
检查设备设置：
- 确保配置符合预期用途。
更新固件/软件：
- 检查是否有可用更新。保持设备最新可解决已知问题并提升性能。
重启/重新启动设备：
- 关闭设备，等待几秒后重新上电，以清除临时异常。
检查网络连接：
- 确保网络设置正确。测试连通性；如有必要，重启路由器或交换机。
检查物理部件：
- 查看是否存在损坏、过热或异常行为迹象。
验证兼容性：
- 确认与其他系统组件（硬件和软件）兼容。
监控环境因素：
- 考虑周围温度和湿度水平。
检查电源质量：
- 电压波动或浪涌可能影响性能。如有需要，使用浪涌保护器或稳压器。

以上为通用故障排查步骤。具体操作可能因问题而异。若问题持续，请联系我们的技术支持。
